Y型電路轉△電路

如圖所示Y型電路可以轉為 △電路以方便計算!!

其轉換公式如下：

由以上3個公式來看，可以整理出來一個轉換法則：

＊當Y型的3個電阻皆相同時

是不是覺得越看越煩，計算困難了呢!?沒關係，那就不用背了吧!!我們幫您設計了一個小程式，只要輕輕一按，就可以快速的算出您欲求的電阻值了喔!!

Ra R1= R2= R3= Ra=

Rb R1= R2= R3= Rb=

Rc R1= R2= R3= Rc=

＊請務必對照上圖的電阻符號標示電阻

　

小試身手一下吧!!

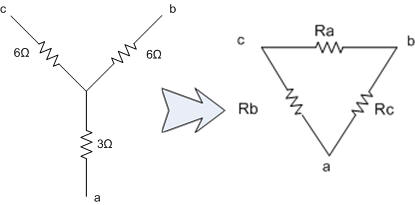

如右圖，請依Y型轉△公式，計算答案填在下面空格上。 Ra=Ω Rb=Ω Rc=Ω
