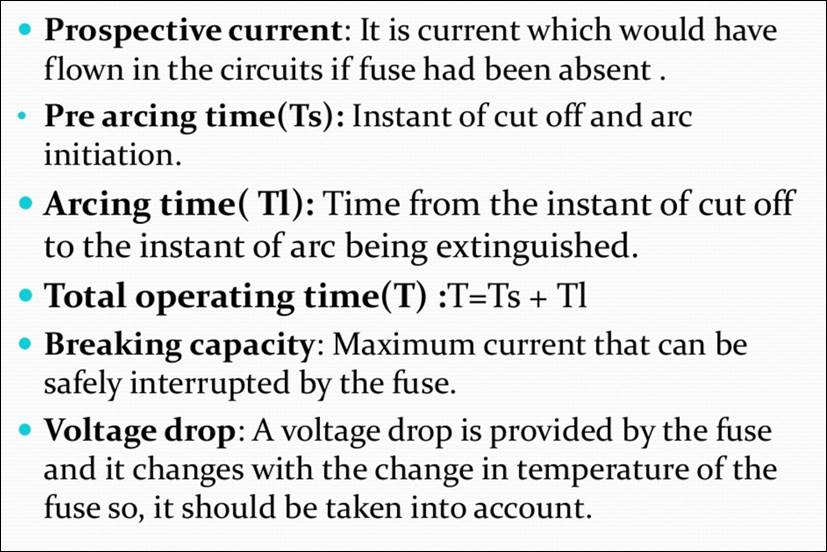

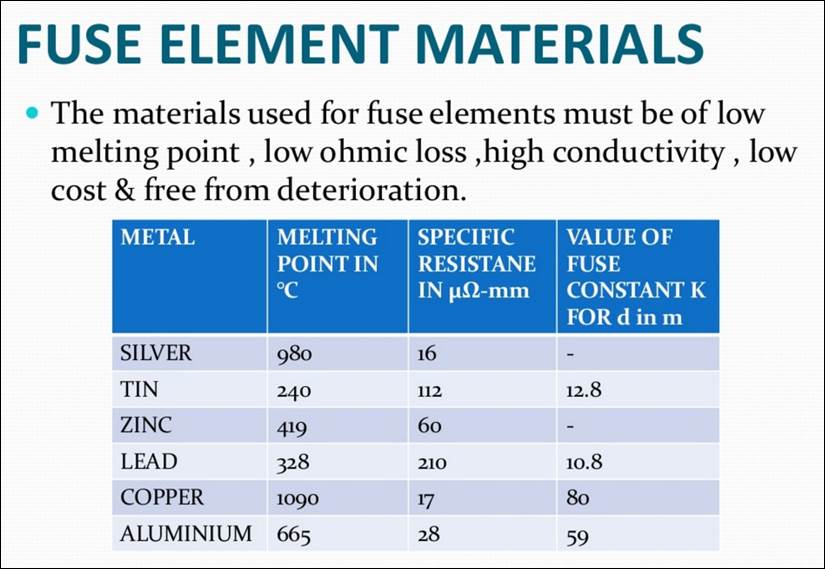

Fuses : sacrificial element

熔斷器：一次性保護器件

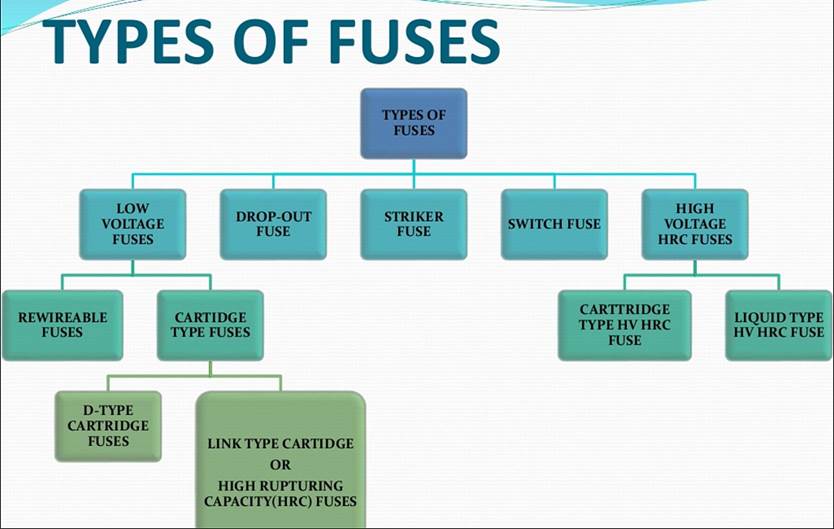

Low Voltage Fuses 低壓熔斷器

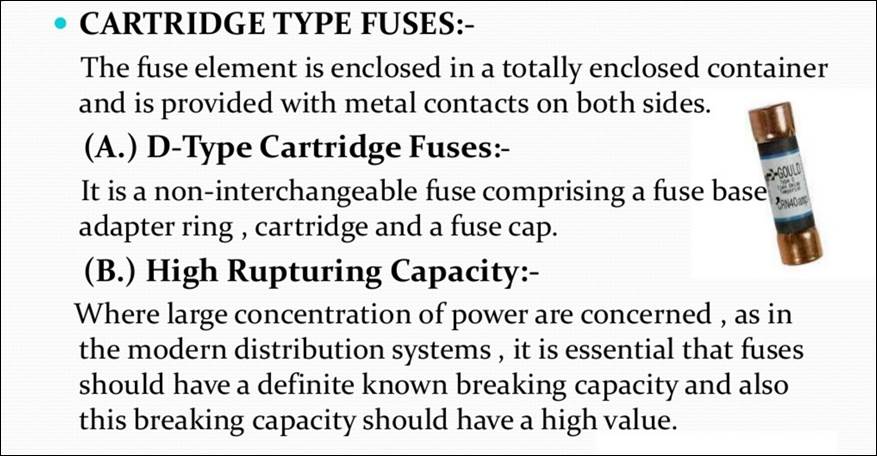

Miniature Fuses & Fuse Holders      Cartridge Fuses & Fuse Holders





BS HRC Fuses & Fuse Holders      BS Ultra Rapid Fuses & Fuse Holders





NH DIN Fuses & Fuse Holders     European DIN UR Fuses & Fuse Holders





American Stand. Fuses & Fuse Holders     PV Solar Fuses & Fuse Holders





Bottle Fuses & Fuse Holders     Automobile Fuses & Fuse Holders





Marine Fuses & Fuse Holders    Mining Fuses & Fuse Holders

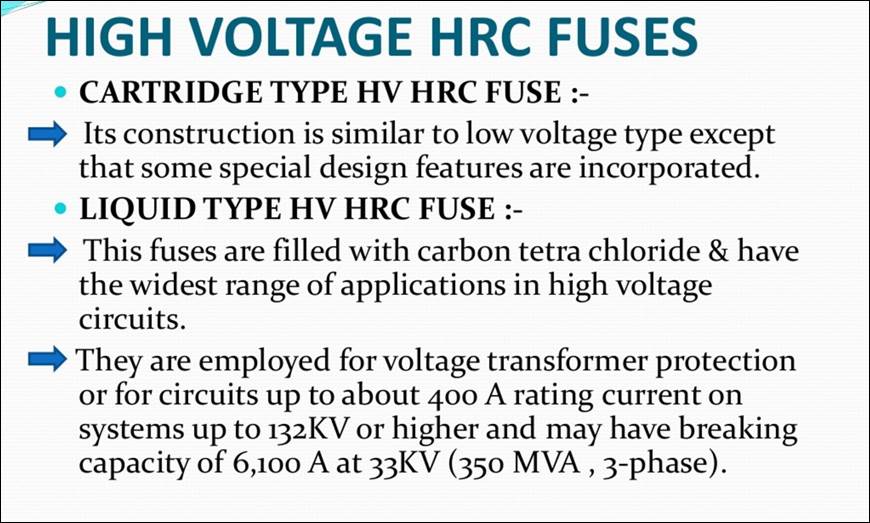

Medium Voltage Fuses中壓熔斷器





DIN Back Up Fuses                  Oil Fuses To BS2692

DIN General Purpose Fuses





Motor Circuit Protection Fuses    VT Fuses and Expulsion Fuses







Industrial and UL Fuses 工業和UL保險絲



Fuses - IEC and British Standard - IEC和英國標準保險絲



Fuses - low voltage UL, CSA branch circuit - 低壓UL，CSA分支電路保險絲







MCB
微型斷路器

由 左 至 右

單極 微型斷路器: 只有 火線 脫扣

雙極 微型斷路器: 火線 和 中性線 同時 脫扣

3極 微型斷路器: 用於3相電路

·                     額定電流值不超過 100A

·                     斷流容量: M1 - M9  (1kA - 9kA)

·                     脫扣特性一般不可調校







MCCB
模製外殼斷路器

相似於 微型斷路器, 但更加堅固

·                     額定電流值可達 1000A

·                     脫扣電流可調校







RCD / RCCB
電流式漏電斷路器



·                     相線(火線) "L" 和 中性線(青線) "N" 同時接通 電流式漏電斷路器

·                     流經 L 和 N 的電流必須相等

·                     漏電發生時將會脫扣: L 的電流 不等於 N 的電流, 相差 30mA 或以上

·                     0.03秒內 脫扣

·                     電流式漏電斷路器 並不需要接駁 水線。但 大多數 電流式漏電斷路器 都有 功能性接地端，就算電器沒有接地，電流式漏電斷路器 還是可以測量到流經水線的電流。







RCBO
電流式漏電斷路器 含 過載保護







根據香港的電力(線路)規例工作守則, 牆身插座線路，必須安裝受電流式漏電斷路器。
