故障繼電器及跳脫特性
IDMT Relay and Curve
IDMT - Inverse Definite Minimum Time (逆定義最小時間)
在香港較為常用的為5安培型號，需配合相同安培值的電流互感器一起使用，間中也會找到1安培型號。而其他的......只能說在香港並未見到出現。

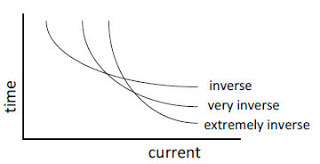

Standard Inverse 又名為Normal Inverse (NI)
Standard Inverse 1.3 Sec (SI)
一般也是應用在來電總掣及支總掣上。
Standard Inverse 3 Sec
在以往安裝的掣櫃上較常見，現在已經比較少用。
Very Inverse 13.5 Sec (VI)
比較常出現在供電至變壓器的掣櫃上。

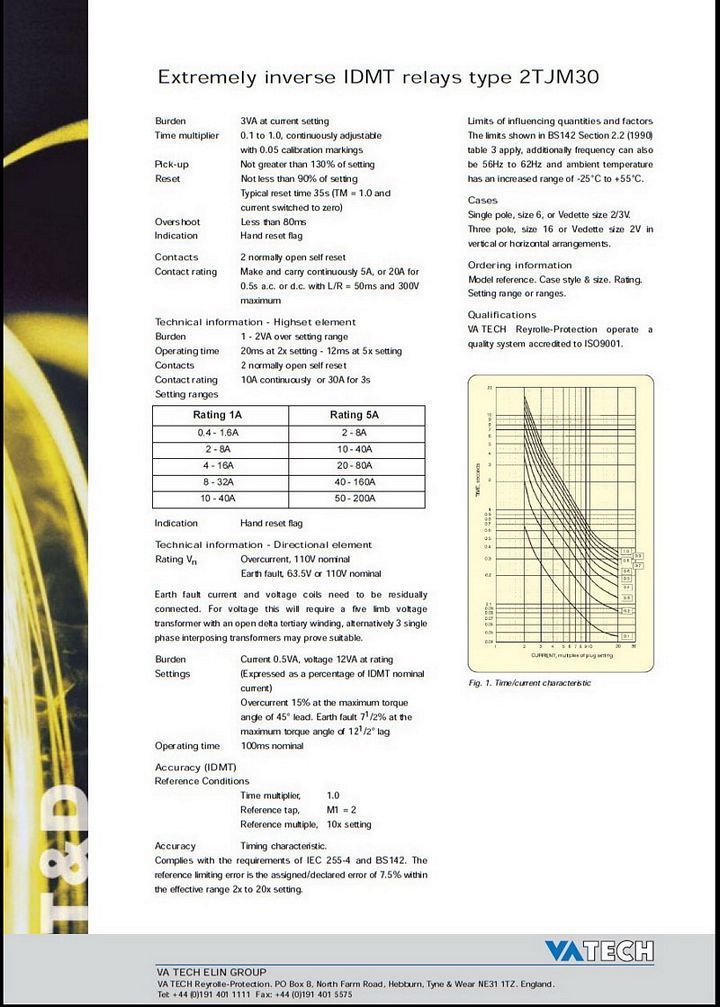

Extremely Inverse 80 Sec (EI)
Long Time Inverse 120 Sec
比較常出現在供電至大型電動機的掣櫃上。

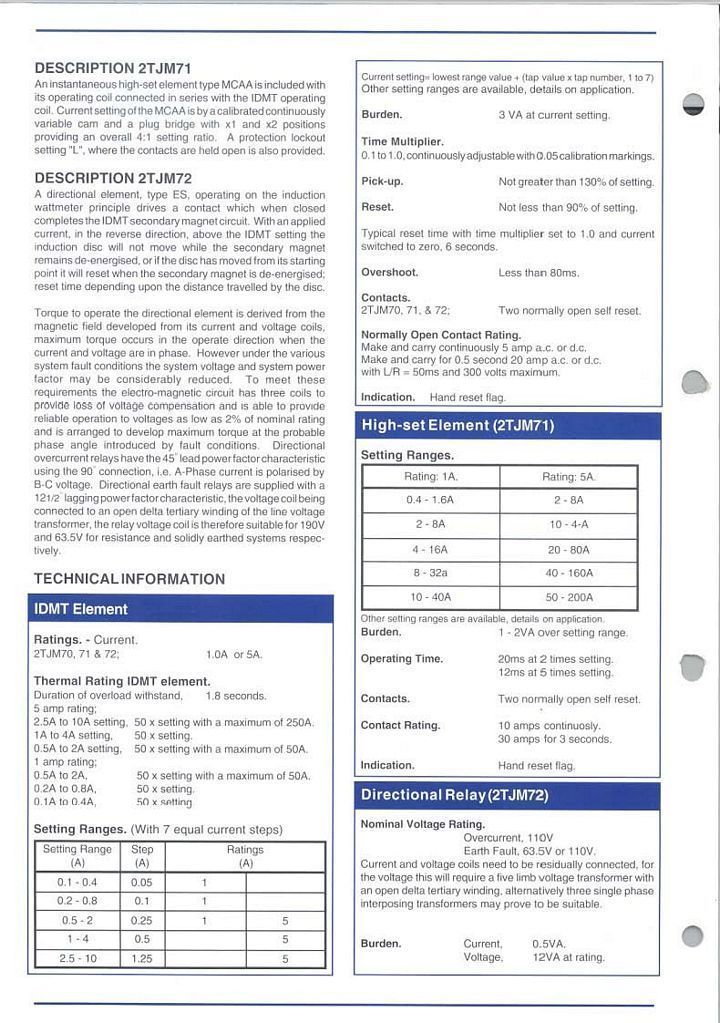

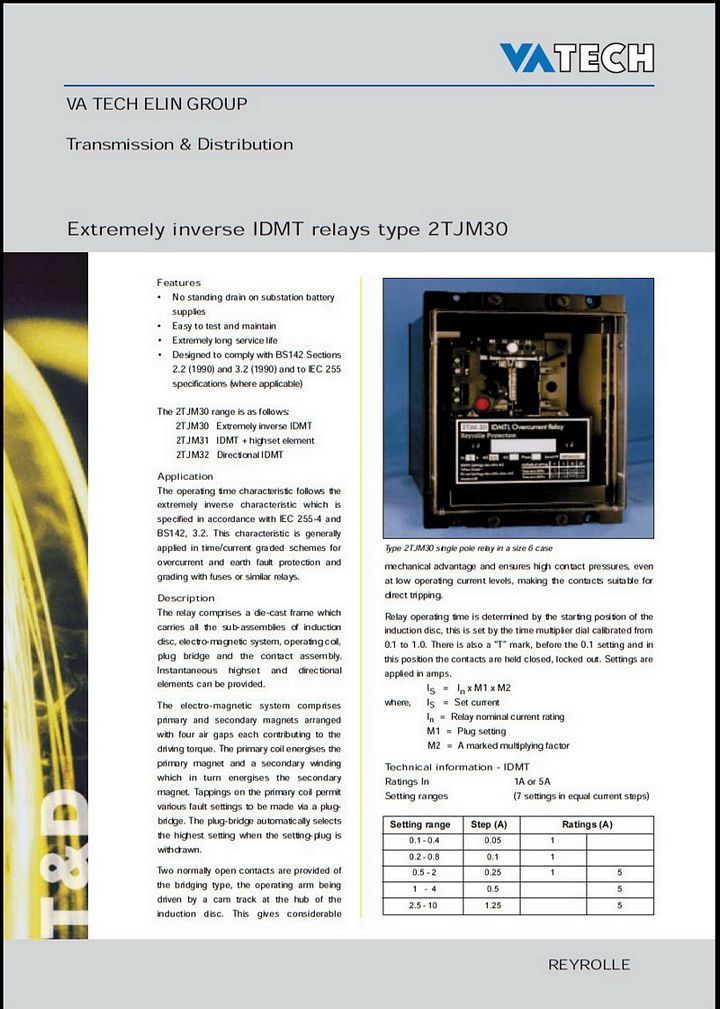

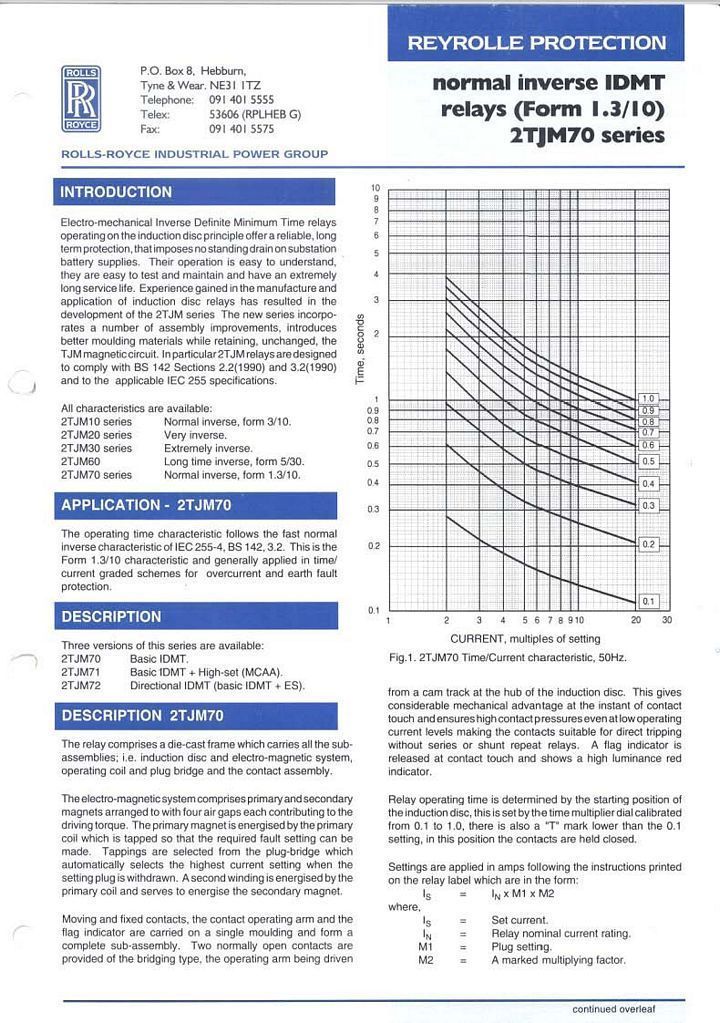

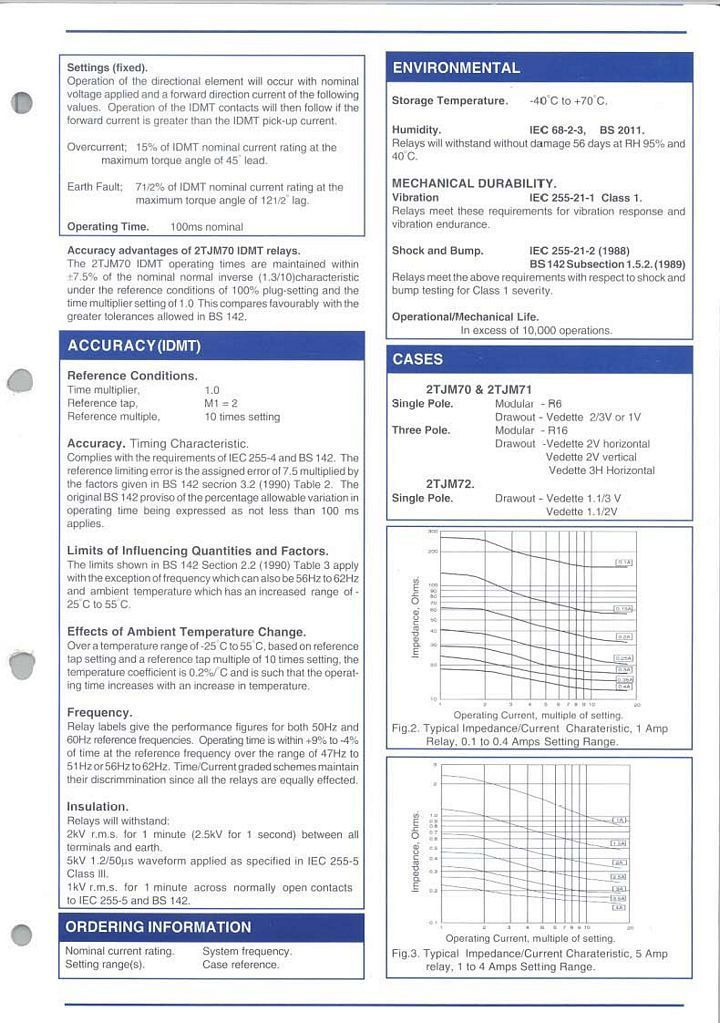

2TJM 繼電器，以型號來區分它的特性曲線。
而這個品牌的Plug setting是需要簡單計算，而算式也會所在繼電器面板上，可以說是個特色形象。
查核特性曲線的方式跟微型斷路器一樣，底線是電流倍數，垂直線是時間值。所不同的是要看你把繼電器的Time
setting設定在那個值。當然，也可以通過算式來計算出跳脫時間值。
High-Set 便是即時跳脫，當故障電流到達該倍數時，便不會再理會特性曲線，馬上出現跳脫動作。

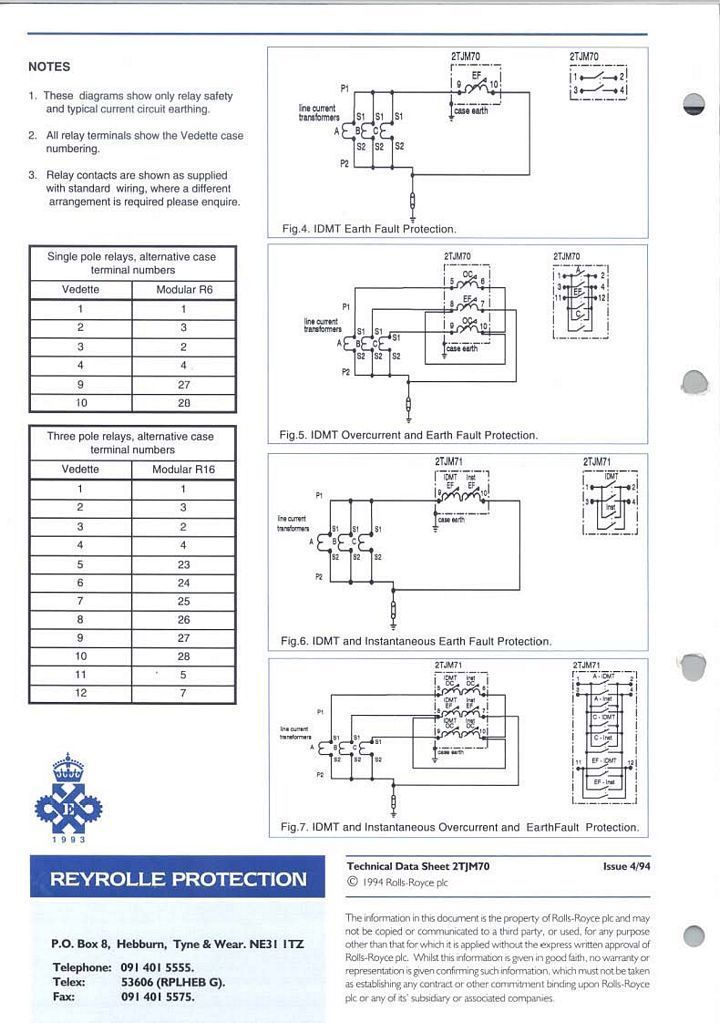

下圖中：
Fig.4 是一個只有接地故障繼電器的接駁方式。
Fig.5 是一個2個過流繼電器及1個接地故障繼電器的接駁方式，只適合使用可平均3相系統上。
Fig.6 是由於即時跳脫組件是內置在接地故障繼電器內，因此接駁方式跟Fig.4是相同。
Fig.7跟Fig.6情況相同。
在說明書內並未出現3個過流繼電器的接駁方式。

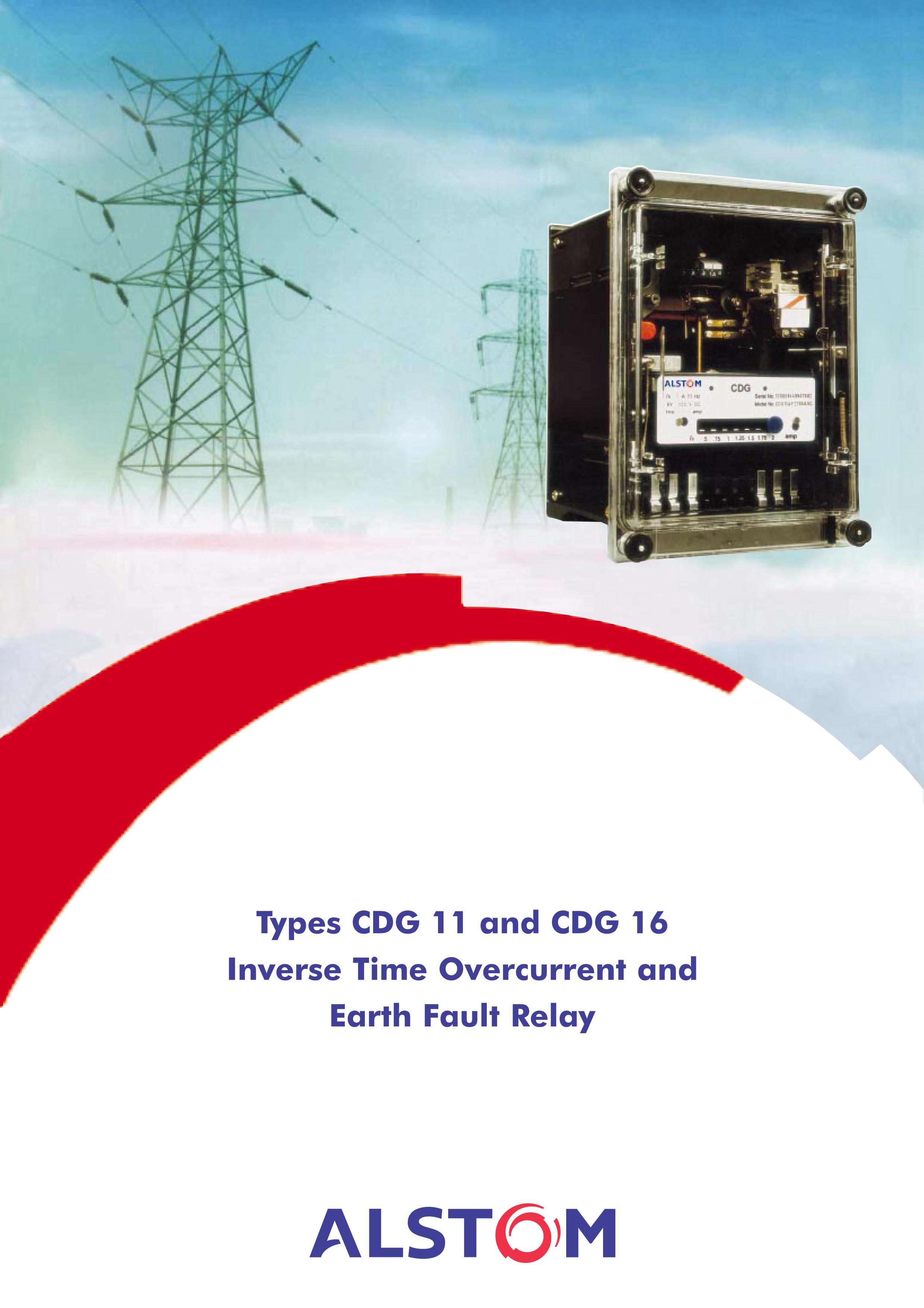

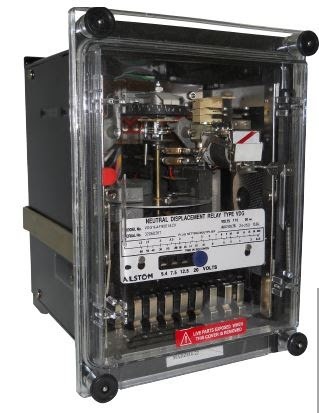

另一品牌 GEC ALSTOM 出產的 CDG11及16也是一間英國的繼電器生產廠商，它的 Plug setting
直接以%數值來標示。
CDG
11 manual 下
載 CDG 11 and CDG 16 manual
其
它種類和型號 接
駁方法 1/2 接
駁方法 2/2
如何
安排 Fuse 和 IDMT 1/2 如何安排
Fuse 和 IDMT 2/2
Protective
relay testing 保護繼電器測試

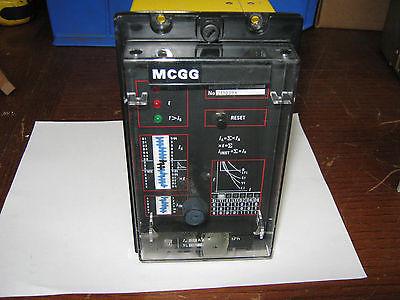

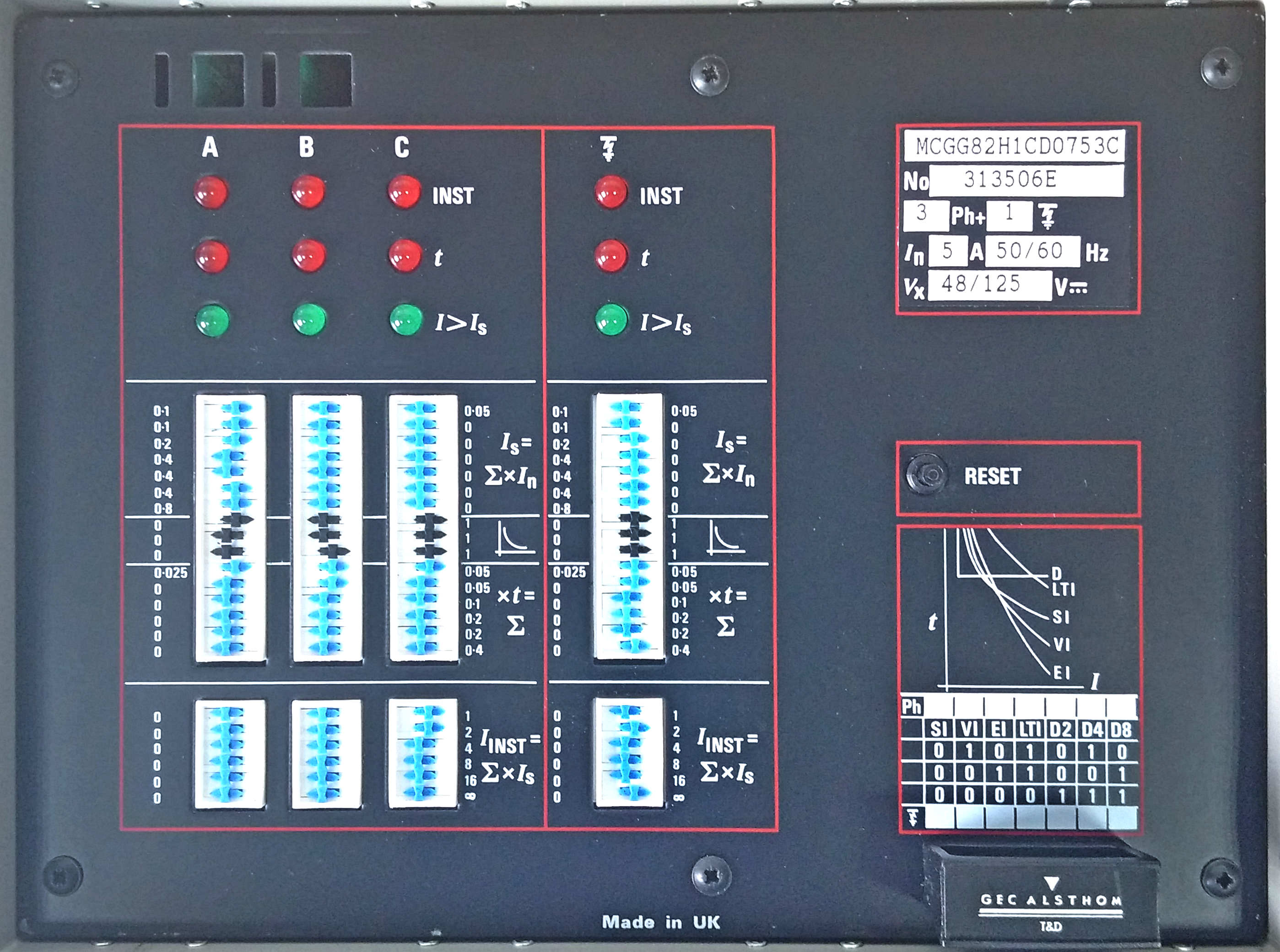

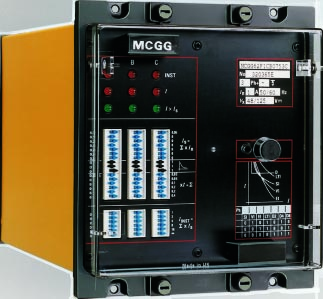

MCGG 是 GEC ALSTOM 生產的電子繼電器，在香港也是常見的。

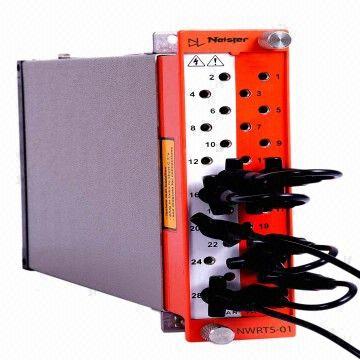

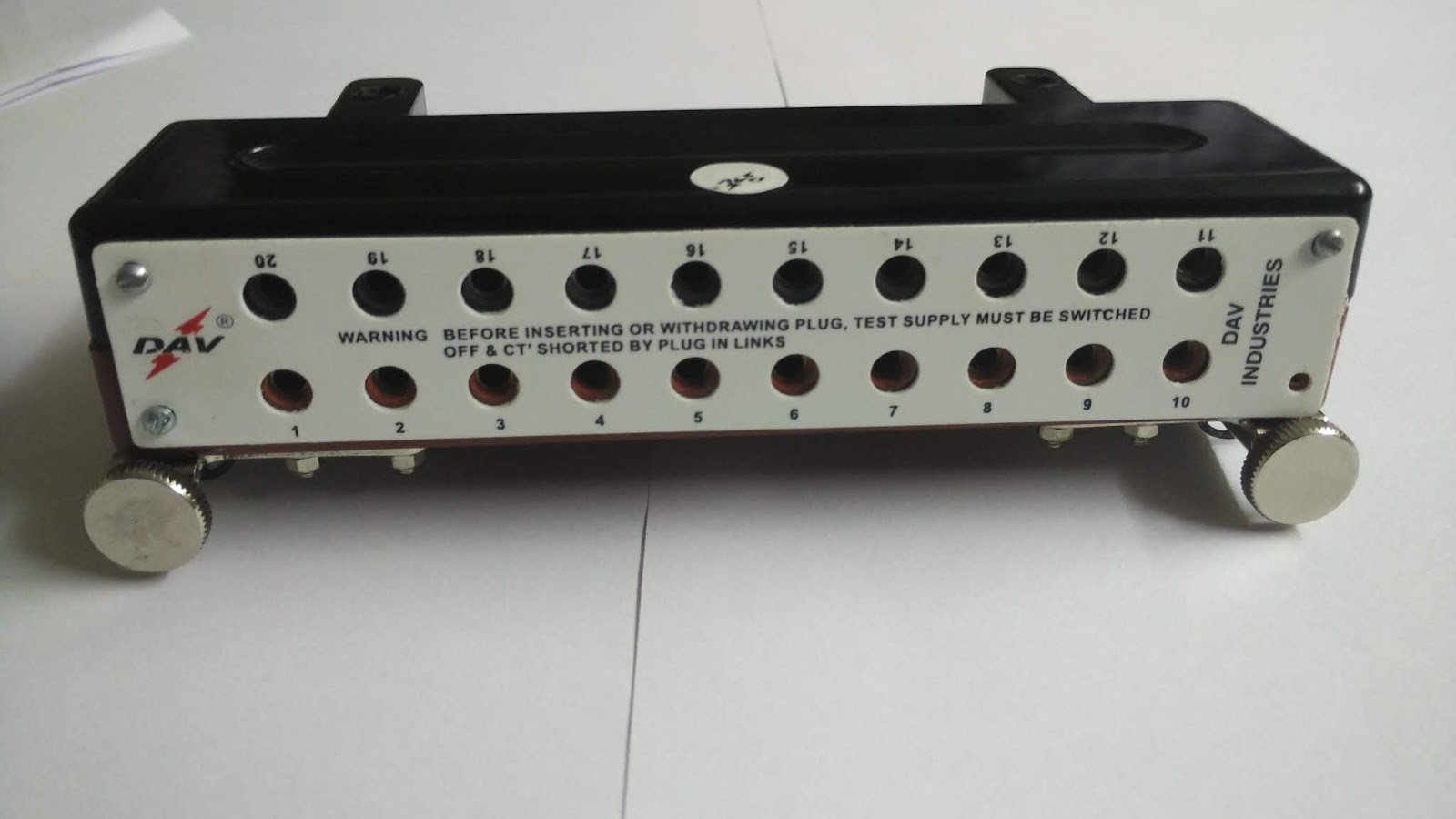

Test Plug
為了方便從業員進行測試(容許不關閉電源情況下，進行繼電器的注流測試)，不同的繼電器生產廠商，也會生產不同型號的 Test Plug
相同系列的繼電器。有的在設計時，有的會自動把電流互感器自動接地，有的需要依靠 Short Link
來完成，因此務必清楚了解你手上的東西，出錯的話可大可小。
ZCT只配合相應的接地故障繼電器來運作，設計上極為敏感，監察由 0mA 起，部份型號更可以顯示即時漏電電流。
