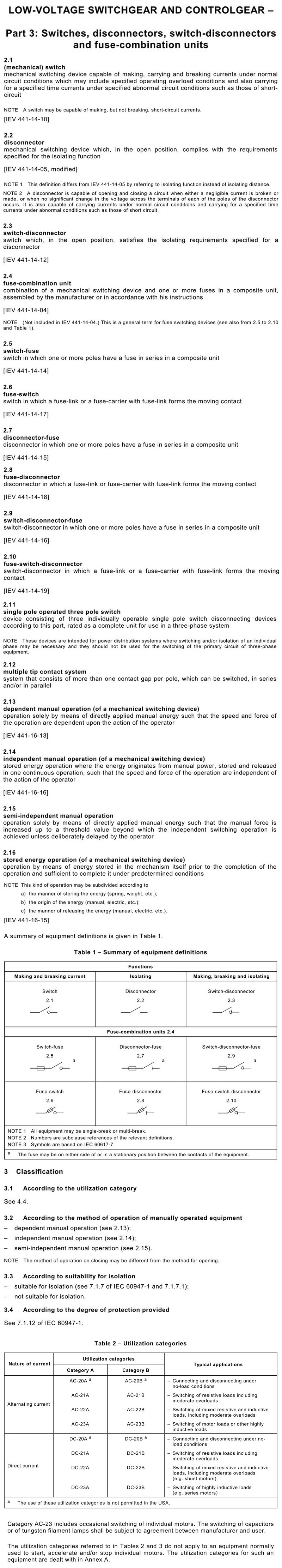

Switch 開關掣：電路圖標示為 S/W
由於早期開關掣的設計，接點位是由片狀的金屬做成，形狀像一把刀一樣，所以俗稱刀掣，
是所有類型開關掣的統
稱。
開關掣需具有一定的斷流能力
(Breaking Capacity) ，例如 15kA，能在有負載用電的情況下，把電流切斷，才可叫開關掣。
Isolator
Switch 隔離掣：由於在設計上，沒有考慮及設計作為在有電流流過時作開合動作，所以不
具有或只有很低的斷流能力
(Breaking Capacity)的掣，不能在有負載的情況下斷開電流(勉強會令接點很快壞)，但卻必須具有能同時把 相線及 N 線都一起斷開，
令到用具和電源完全隔離，才可稱為隔離掣。
Switch
Isolator 開關隔離掣：能同時作開關掣使用(具有一定的斷流能力 Breaking Capacity )及能夠把電器和電源完全隔離(所有相線及 N 線同時斷開)的掣。現在新式的隔離掣，一般都同時具有一定的斷流能力，所以具有開關及隔離功能，例如 6kA。
Switch Disconnector 開關分離掣：具有一定斷流能力 (Breaking Capacity)，能同時把單相或三相相線同時斷開的開關掣，但由於沒有把 N 線同時斷開，所以不能叫隔離掣，只能叫分離掣
Disconnector，或叫三極同步開關吧，和開關掣的功能沒甚麼大分別。
● 但
不論是刀掣也好，開關掣也好，隔離掣也好，由於沒有 Fuse 熔斷器(菲士)，所以沒
有過載保護的能力，無論有多大的斷流能力 (Breaking Capacity) ，極
其量也只是個開關掣。
-
- - 有過載保護能力的開關掣 - - -
※過載後可重覆使用※
例如 Overload Switch、MCB、MCCB、ACB、VCB 等等。
※過載後不可重覆使用※
Fuse 熔斷器，俗稱菲士，是由英文譯音而來。
Switch Fuse Unit 掣菲：從來電來看，先掣後菲，菲士是固定的，
開關由閘刀完成，電路圖標示為 S/F
Fuse Switch Unit 菲掣：以菲作掣來
完成開關功能，菲士就是刀體，是活動的，電路圖標示為 F/S
Fuse Combination Switch 菲士組合掣：具有雙斷結構(菲
前菲後同時斷開，作用是增強滅弧功能)的掣菲，菲士是固定的，電路圖標示為FCS
有甚麼分別？
(1)

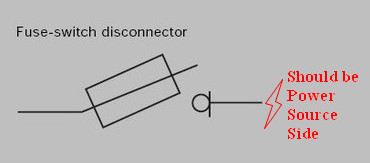

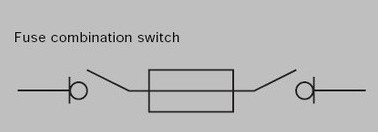

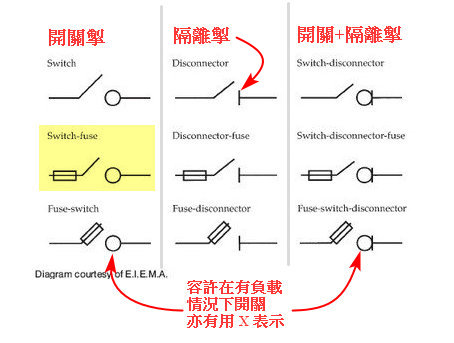

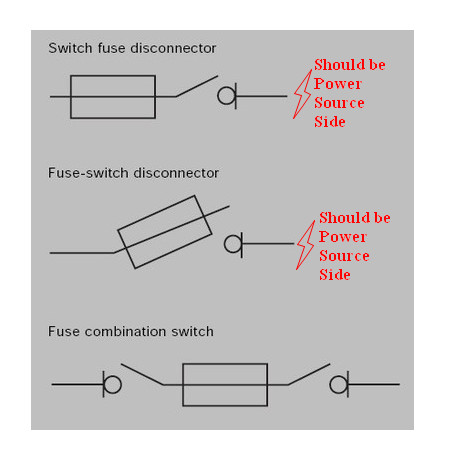

符號的分別
(2) 實物
i) Switch Fuse 掣菲 S/F
Switch Fuse Unit (SFU)：In this unit, the switch is seperate
and the fuse is installed external to the switch, the fuse is stationery.
開關保險絲單元(SFU)：保險絲和開關分開，
來電端接在開關那邊，保險絲是固定的，
關上後保險絲與附載端仍然連接。

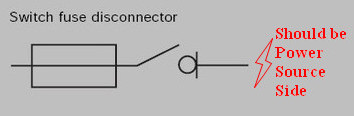

* 注意來電應接駁在開關那方，否則關上後菲士仍帶電。

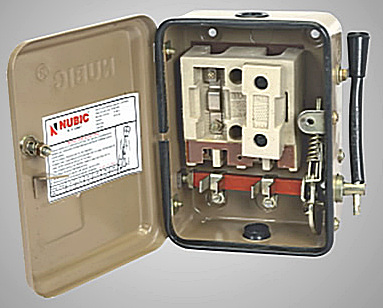

六七十年代舊款掣菲

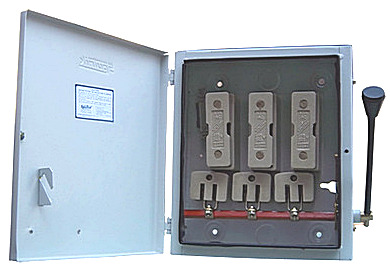

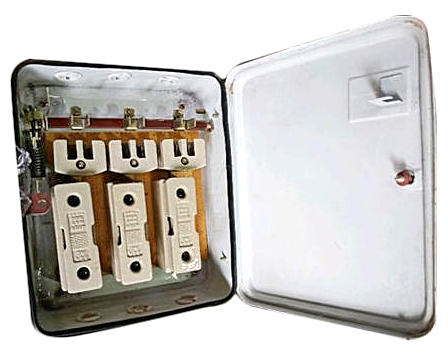

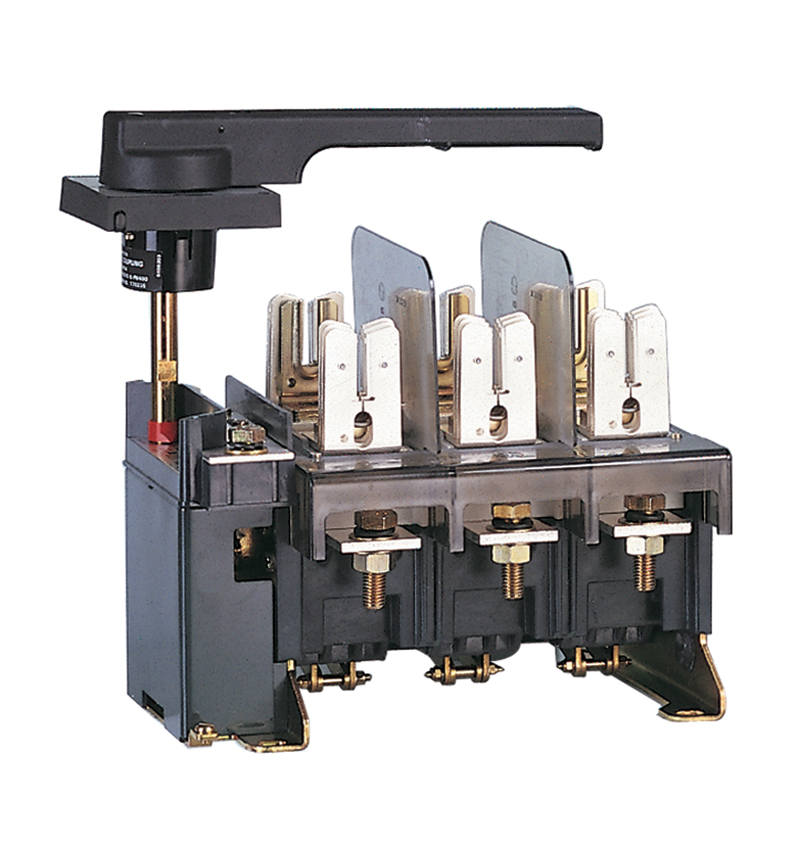

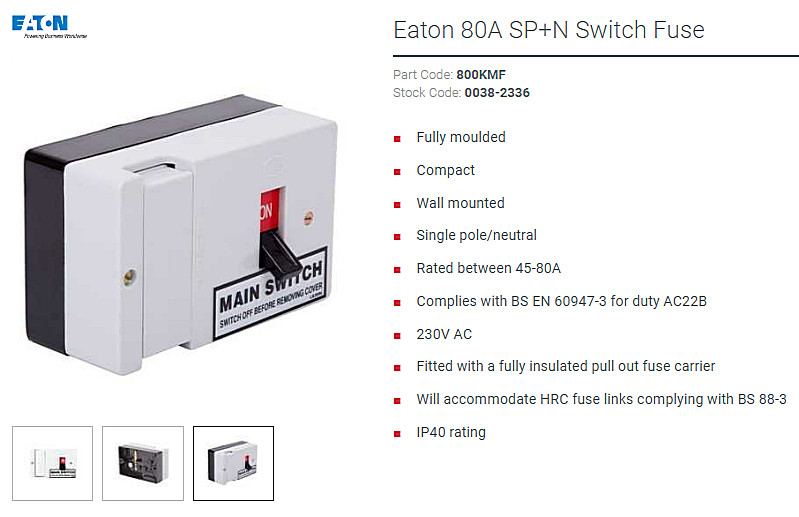

現在常見的 掣菲
款式
這個也算是 掣菲，只
是單相罷了。

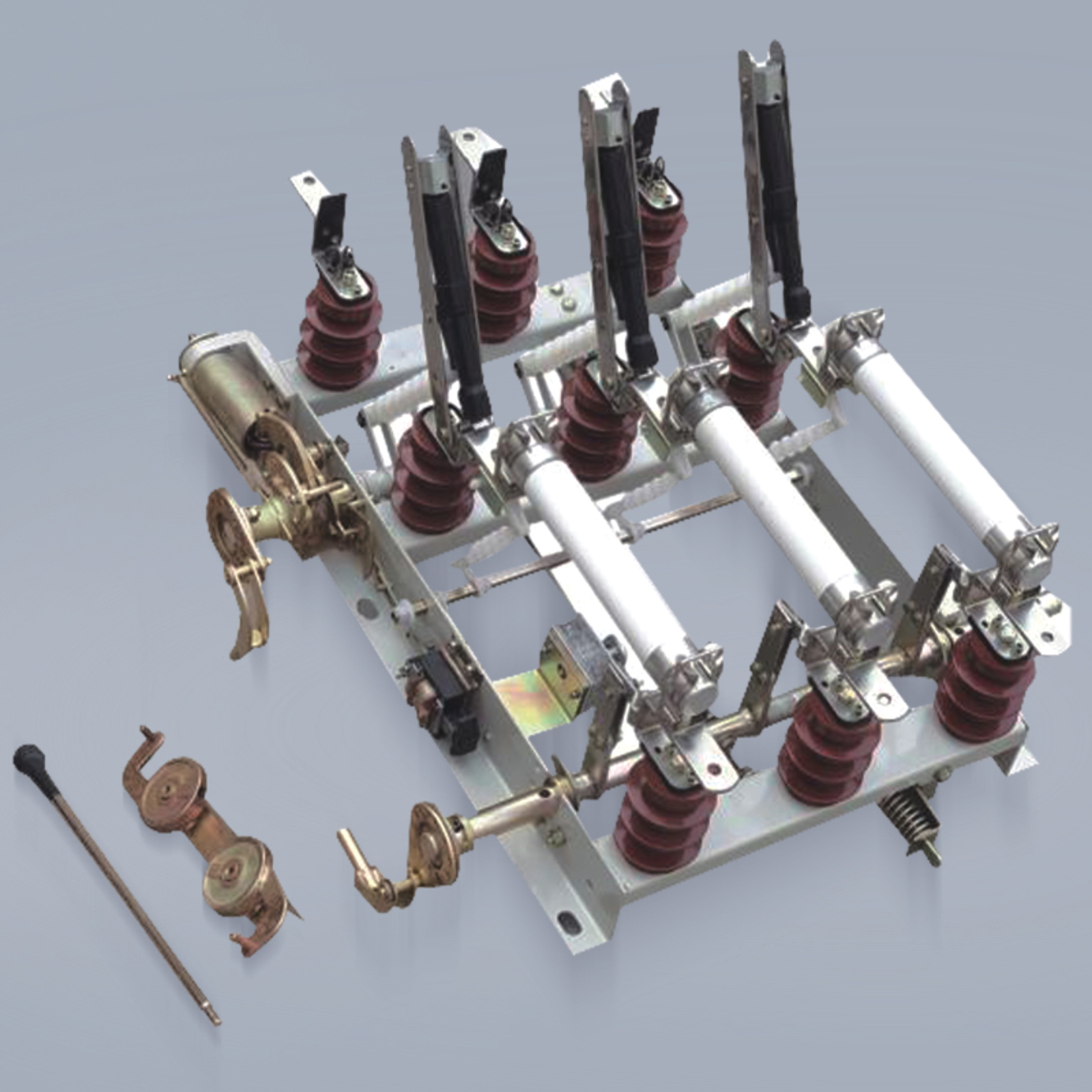

下圖是高壓 11kV用的掣菲(白色那條)
上部是分合掣，下部是斷開後接地接點。

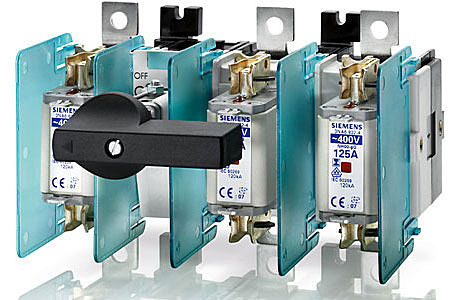

ii) Fuse Switch 菲掣
Fuse Switch Unit (FSU)： In this fuse is part of the Switch. The fuses are moving
part of the switch and the moving fuse
performs the switching action.
菲掣單元（FSU）：在單元內，保險絲是開關掣的一部分。 保險絲是活動的，是靠移動保險絲來執行斷開的功能。

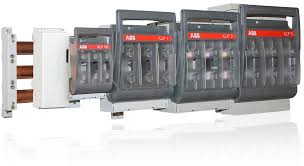

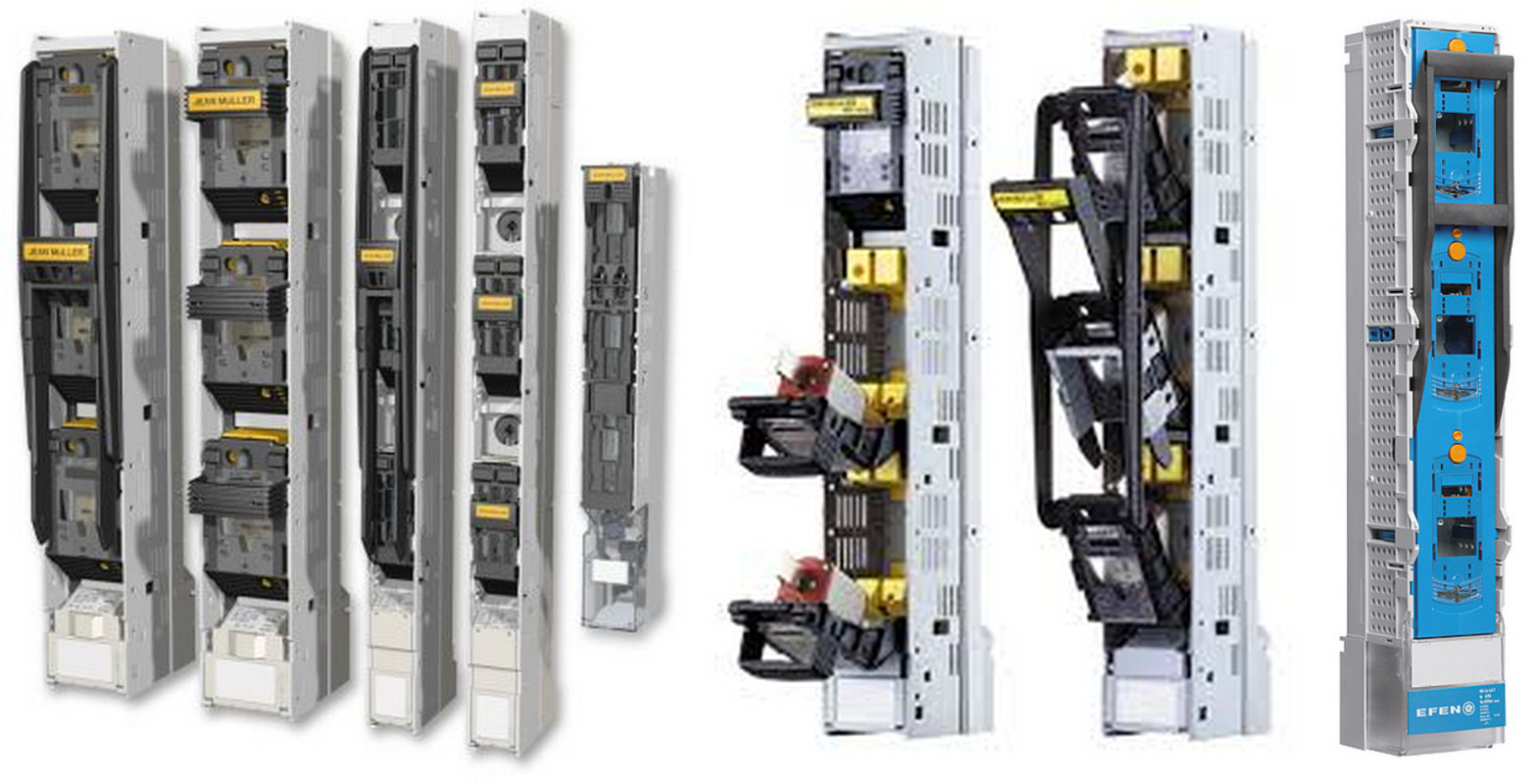

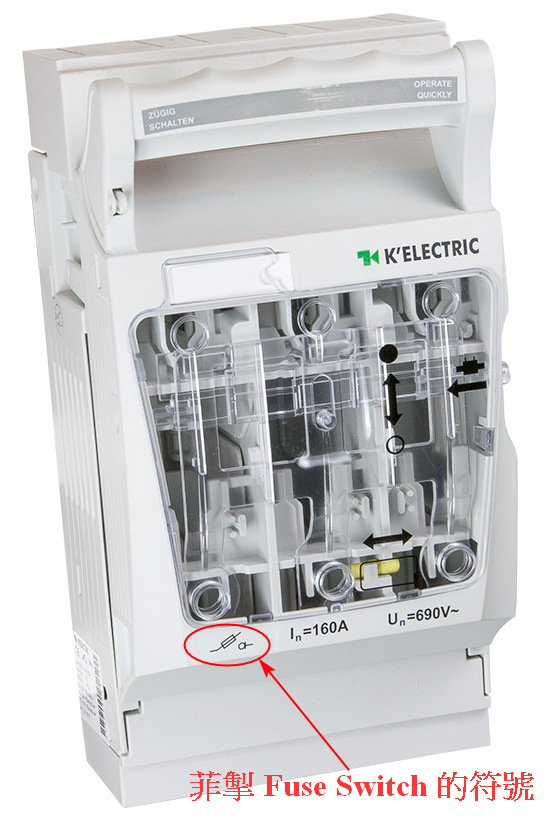

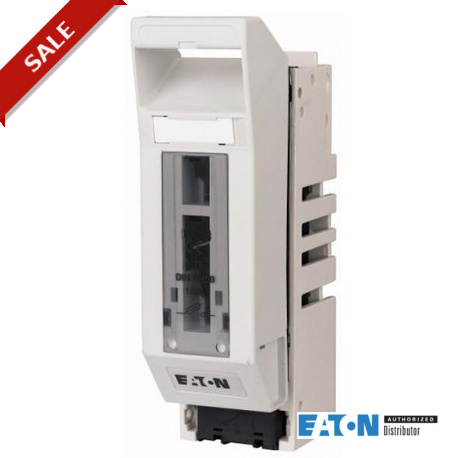

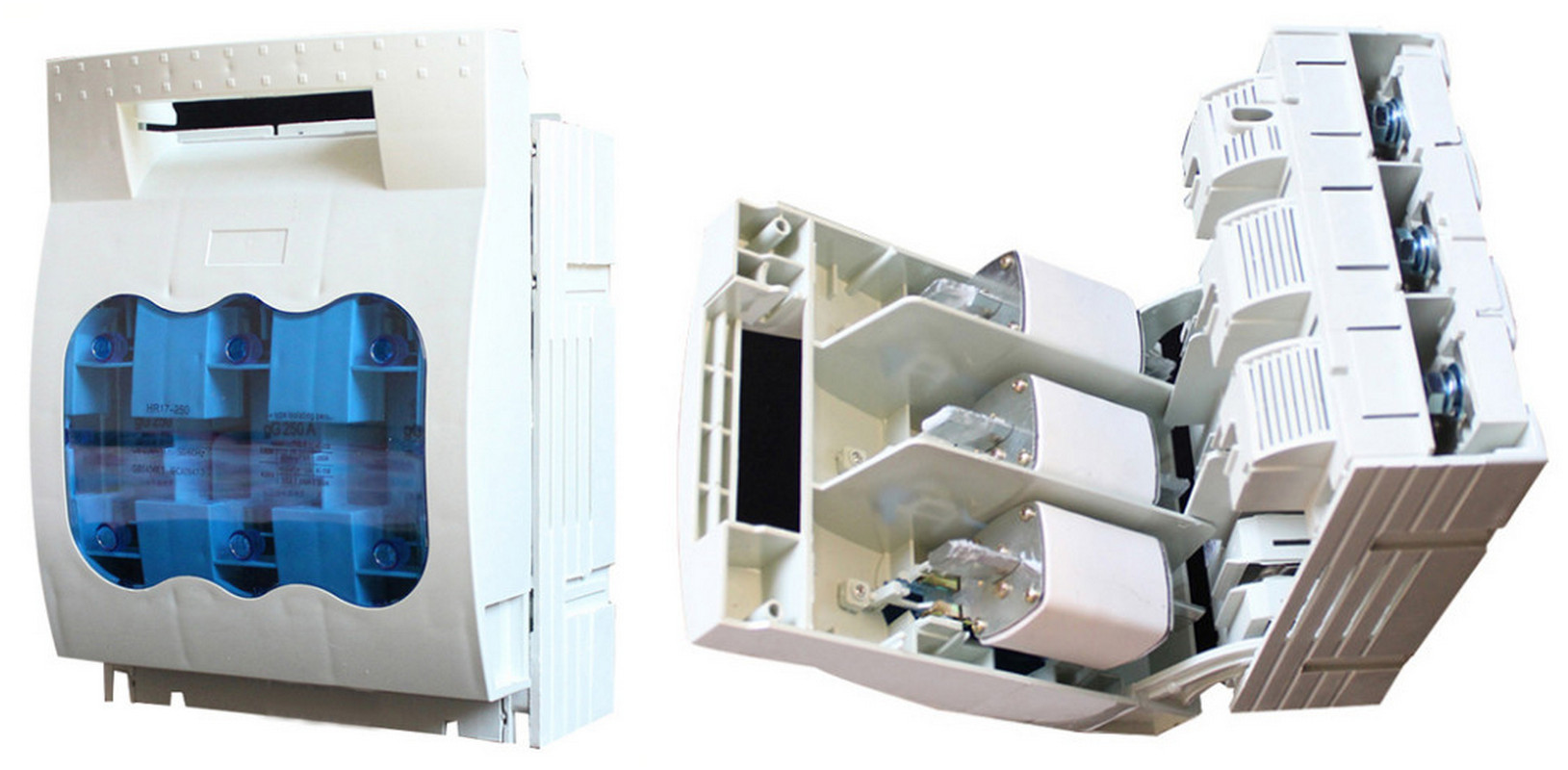

垂直式的 菲掣 組合，有獨立也有連動，一般用在總電源上。

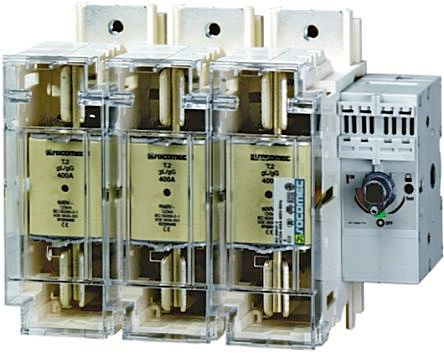

iii) Fuse Combination Switch 菲士組合掣

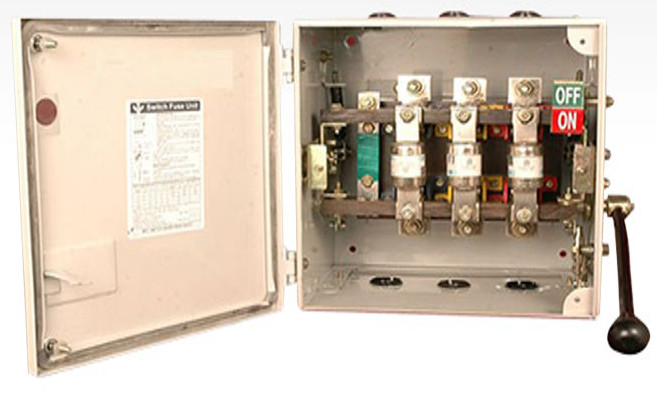

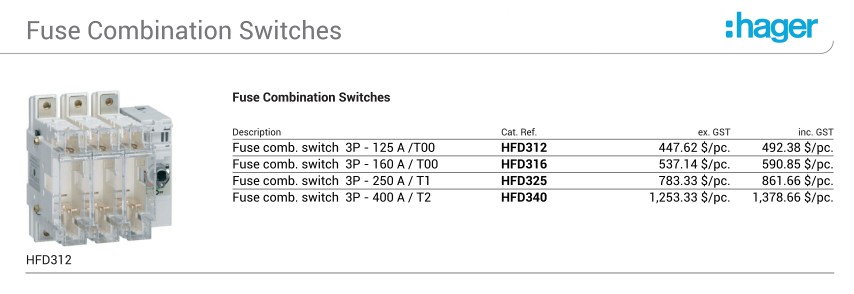

下圖是早期能附合這要求的 FCS
(一)它的菲士是固定的，所以不是菲掣
(二)關掣後，來電和去電皆離開菲士(菲士後面可看到上下到有接電刀隨開關轉動)，所以也不是掣菲。

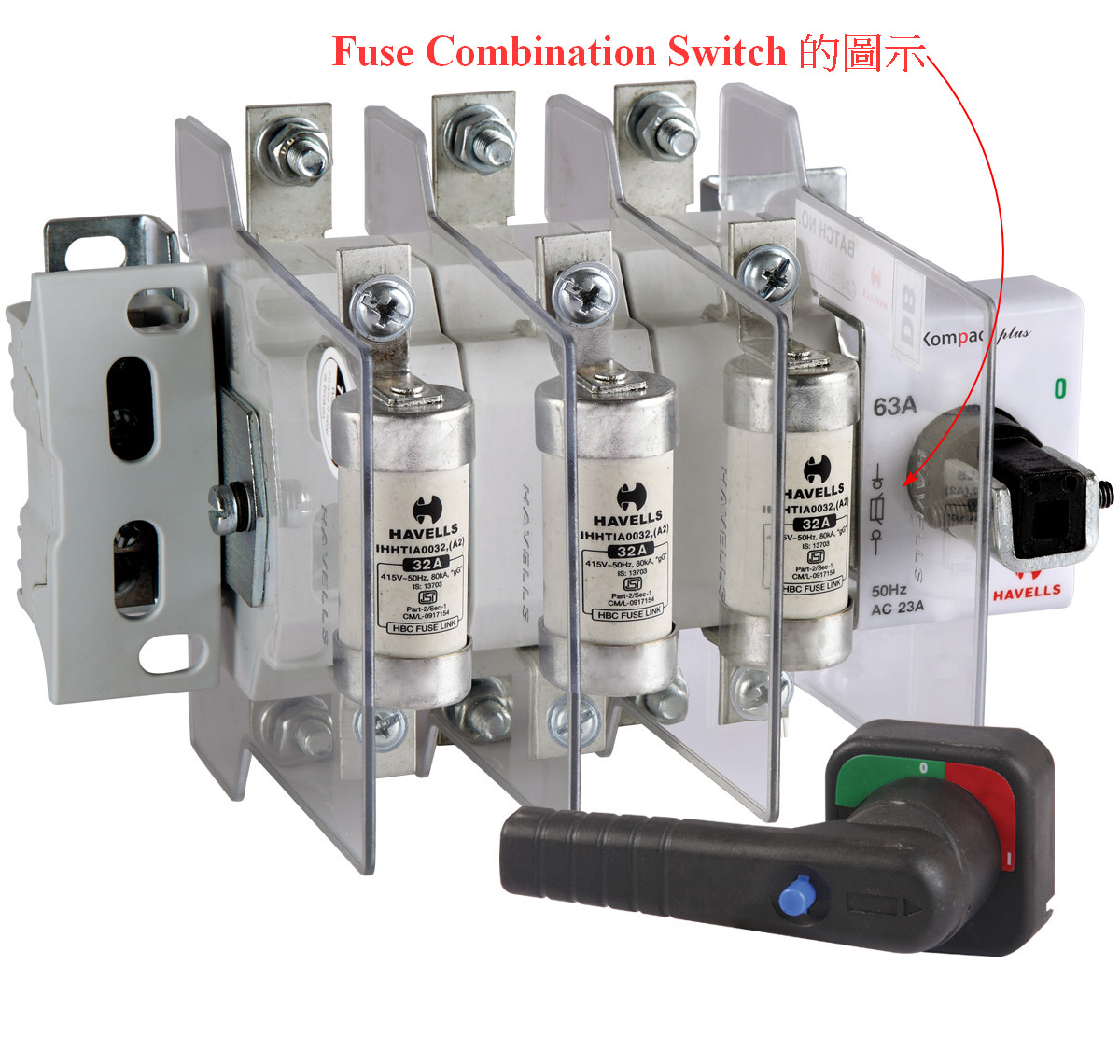

Fuse Combination Switch 菲士組合掣 和 Switch Fuse
掣菲在外形上非常相似，
但可以從掣面上的圖示看到分別。
