LED電源總諧波失真（THD）分析及對策

1.總諧波失真 THD 與功率因數 PF 的關係

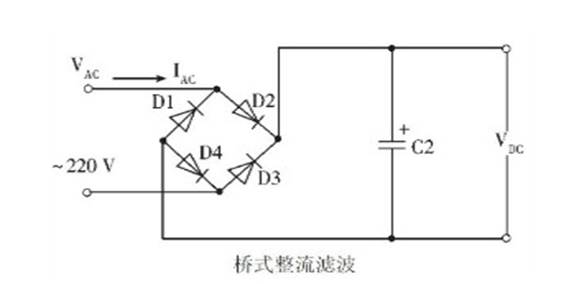

市面上很多的 LED 驅動電源，其輸入電路採用簡單的橋式整流器和電解電容器的整流濾波電路，見圖 1.

圖1

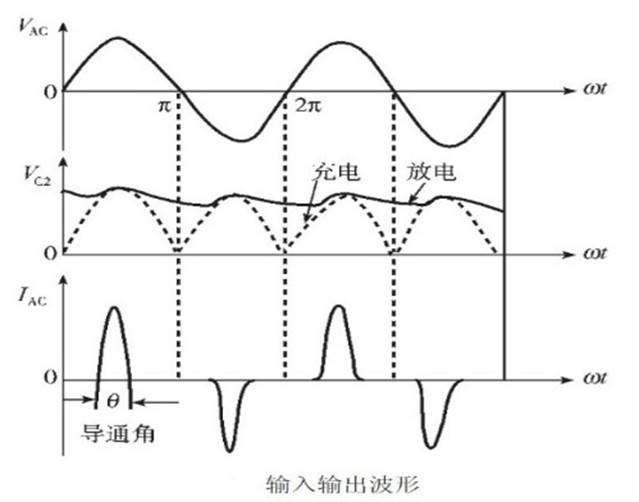

該電路只有在輸入交流電壓的峰值附近，整流二極體才出現導通，因此其導通角θ比 較小，大約為 60°左右，致使輸入電流波形為尖狀脈衝，脈寬約為 3ms,是半個週期（10ms） 的 1/3. 輸入電壓及電流波形如圖 2 所示。由此可見，造成 LED 電源輸入電流畸變的根本原因是使用了直流濾波電解電容器的容性負載所致。

圖2

對於 LED 驅動電源輸入電流產生畸變的非正弦波，須用傅裡葉（Fourier）級數描述。 根據傅裡葉變換原理，暫態輸入電流可表為：

式中，n 是諧波次數，傅裡葉係數 an 和 bn 分別表為：

每一個電流諧波，通常會有一個正弦或余弦週期，n 次諧波電流有效值 In 可用下式計算：

輸入總電流有效值

上式根號中，I1 為基波電流有效值，其餘的 I2,3,分別代表 2,3,… n 次諧波電流有效值。 用基波電流百分比表示的電流總諧波含量叫總諧波失真（THD） ,總諧波含量反映了波形的 畸變特性，因此也叫總諧波畸變率。定義為

根據功率因數 PF 的定義，功率因數 PF 是指交流輸入的有功功率 P 與輸入視在功率 S 之比值，即

其中， 為輸入電源電壓； U cosΦ1 叫相移因數， 它反映了基波電流 i1 與電壓 u 的相位關係， Φ1 是基波相移角；輸入基波電流有效值 I1 與輸入總電流有效值 Irms 的百分比即 K=I1 / Irms 叫輸入電流失真係數。上式表明，在 LED 驅動電源等非線性的開關電源電路中，功率 因數 PF 不僅與基波電流 i1 電壓 u 之間的相位有關，而且還與輸入電流失真係數 K 有關。 將式（6）代入式（7） ,則功率因數 PF 與總諧波失真 THD 有如下關係：

上式說明，在相移因數 cosΦ1 不變時，降低總諧波失真 THD,可以提高功率因數 PF;反之 也能說明， PF 越高則 THD 越小。 例如，通過計算，當相移角 Φ1=0 時，THD=30% @ PF=0.9578;THD=10% @ PF=0.9950.

2.諧波測量與分析

為了很好地分析如圖 1 所示的 LED 驅動電源的諧 波含量，介紹一種使用示波器測量輸 入電流的方法。先在電源輸入回路串接一個 10-20W 或以上的大功率電阻如 R=10 OHM,通電 後測量大功率電阻上兩端的電壓波形，由於純功率電阻上兩端的電壓與電流始終是同相位， 因此電阻上的脈衝電壓波形亦即代表了輸入電流的脈衝波形，但數值大小不同。由波形顯 示可知，其脈衝電流 i（t）與圖 2 的電流波形是一致的，見圖3.

圖3

此電流脈衝波近似於余弦脈衝波，因此可用余弦脈衝函數表為：

為了計算方便，現取正弦交流輸入電壓的一個週期 T:-5ms≤t≤15ms,即 T=20ms.由此， 一個週期為 20ms 的輸入脈衝電流的運算式如下：

上式中，余弦脈衝電流幅值 Im 可由示波器顯示的電壓幅值與電阻值之比而算出，即 Im=Um/R,已知測得 Um=1.5V,則 Im=1.5/10=0.15A.圖中脈衝寬度τ=3ms. 對於圖 2 所示的輸入電流波形，是關於前後半波上下對稱的奇次對稱波，因而只含有 a1、a3、a5……等奇次諧波分量，而直流分量 a0 和偶次諧波分量 a2、a4、a6……均為零。 將式（10）的輸入電流波形進行傅裡葉分解得：

根據積分公式：

並且有 a=π/τ，b=nω，ω=2π/T,因此有：

當 n=1 時將 T=20ms、τ=3ms、Im=0.15A 代入上式，得

計算得基波電流幅值 a1=I1m=0.06×（0.608+0.327）=0.056（A） .

同理，分別計算 a3,a5,a7,a9 次諧波幅值，如表 1 所示。

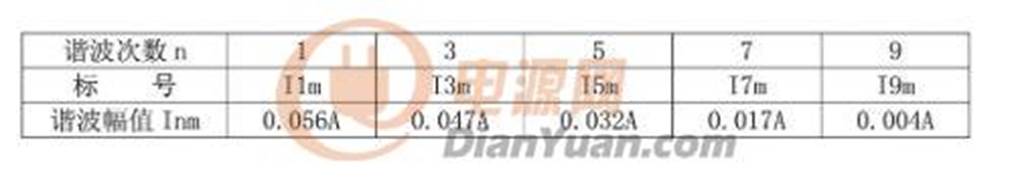

表 1.諧波幅值表

根據表 1，LED 驅動電源的輸入電流的傅裡葉級數為：

根據諧波幅值 Inm 與諧波有效值 In 的關係，諧波有效值：

由式（16） ,則分別計算各次諧波電流有效值如下（單位 A） :

I1=0.040,I3=0.033,I5=0.023,I7=0.012,I9=0.003. 根據式（5），LED 驅動電源的輸入總電流有效值：

將表 1 資料代入式（17） ,則輸入總電流有效值 Irms=0.058（A） .實際中，這個輸入電流值可用測量真有效值的萬用表測得或由功率計的輸入電流顯示幕讀取。 根據式（6）計算總諧波失真：

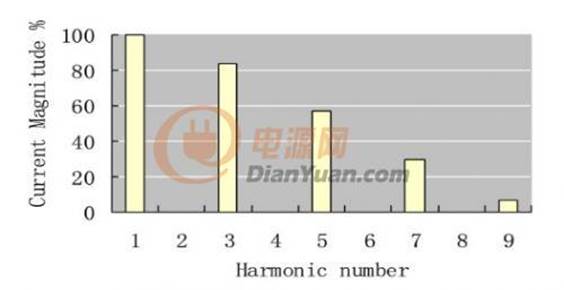

根據表 1 的諧波幅值資料，並以基波（一次諧波）分量 100%為基準，制定諧波電流幅值頻譜圖（忽略高於 9 次以上的諧波）見圖 4.

圖4

現按式（7）計算功率因數 PF,當基波相移角 Φ1 為零， cosΦ1=1 則有：

實測 PF=0.65,二者基本一致。實際 LED 驅動電源的輸入功率：

3.諧波的危害

諧波的危害 由以上分析計算可知，這類 LED 驅動電源輸入電流諧波含量高，對於這類裝置如功率不大和少量的使用，其危害性也許不一定會表現出來，然而若成千上萬的大量密集地使用， 它所產生的諧波電流總量會嚴重污染整個供電系統和其他用電用戶，同時也使電網電壓波形發生畸變。

理論和實踐證明，過大的電流諧波會產生以下危害：

A.能使配電設施如電力變壓器和發電機、感性負載設備如電動機等磁性材料的鐵芯損耗 Pkz 得到額外的增加，即增加了由於諧波電流引起的磁滯損耗 Ph 分量和渦流損耗 Pc 分 量，使其過熱而損壞，見式（21） ,其中 fn 是各次諧波電流頻率。

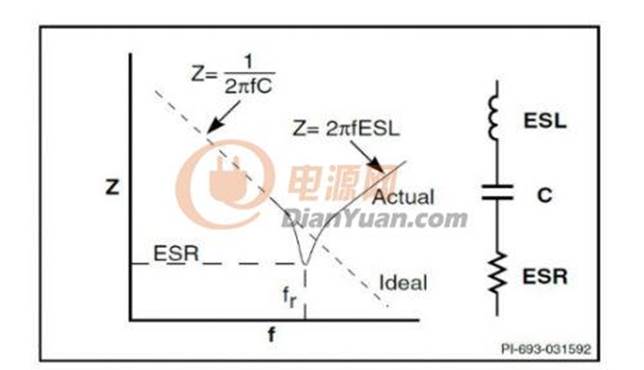

B.諧波電流通過功率補償設備的電力電容器，圖 5 是電容器的等效圖。

由圖 5 可見，當由諧波電流引起的容抗與寄生電感引起的感抗相等時形成諧振，產生強大的諧波電流， 從而導致電力電容器過流或過壓損壞。

圖5

C.能對線路上的繼電保護、儀器儀錶、自動控制、電子通訊、衛星導航以及電腦系統產生強烈的幹擾，從而引起誤動作、出現雜訊等異常現象。

在三相四線制供電系統的中，線路正常時三相交流電基本平衡，各相電流在中線內

D.相互抵消

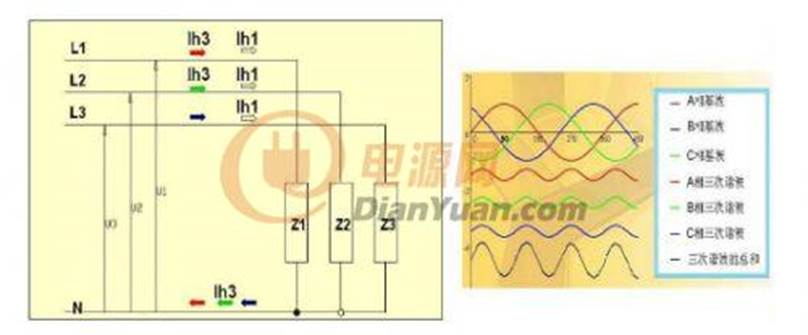

理論上中線電流接近於零，因此我國電力系統的中線一般比相線細。然而過大 的三相三次及高次諧波電流，會使電網的相電流無法在中線內相互抵消，致使中線內電流 產生疊加而過流損壞，線路示意圖如圖 6.

此外，中線電流過大引起三相不平衡，即三相電位發生偏移，嚴重時導致大批 LED 燈具燒毀，甚至引起火災！

圖6

E.當大量的大功率的高諧波含量的電源設備使用時，其偶次諧波（a2、a4、a6……） 不容忽視，它使供電回路電流正負半周不對稱。尤其是含量較大的二次諧波，它的直流分 量使電力變壓器鐵芯產生局部磁化，損耗增大，嚴重時會危及變壓器及電力運行安全。 因此，無論是從保護電力系統安全還是從保護用電設備和人身安全來看，嚴格控制並限定電流諧波含量，以減少諧波污染造成的危害已成為人們的共識。

4.降低 THD 的措施

隨著開關電源類電子產品的應用普及，國際電子電機委員會制定了 IEC61000-3-2、歐盟制 定了 EN60555-2 和我國制定了 GB17625.1-2003 等法規，對用電設備的電壓、電流波形失真 作出了具體限制和規定，目前這些法規也適用於 LED 燈具及 LED 驅動電源。

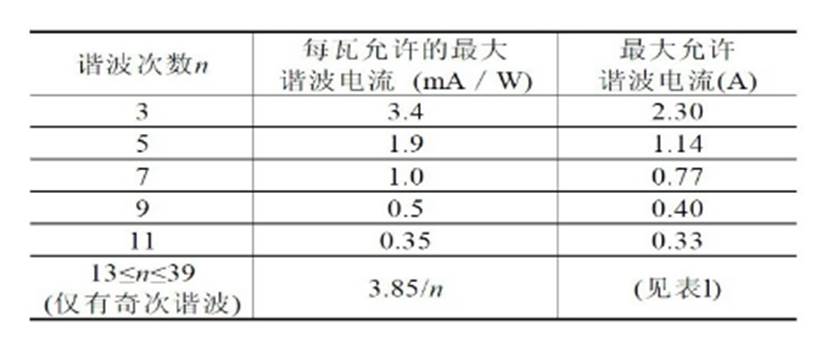

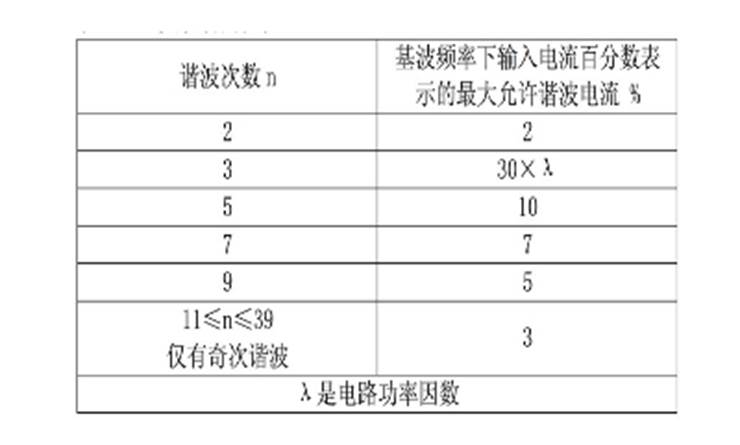

對於輸入有功功率大於 25W 的 LED 照明燈具，諧波電流不應超過表 2 限值。

表 2. C 類設備的限值

對於輸入有功功率不大於 25W 的 LED 照明燈具，規定符合如下的其中一項：

a.諧波電流不應超過表 3 的第 2 欄中與功率相關的限值；

表3 D類設備的限制

b. 用基波電流百分數表示的 3 次諧波電流不應超過 86%, 5 次諧波不超過 61%;而且， 假設基波電壓過零點為 0°，輸入電流波形應是 60°或之前開始流通，65°或之前有最後 一個峰值（如果在半個週期內有幾個峰值） ,在 90°前不應停止流通。

圖 1 所示的 LED 驅動電源的輸入功率為 8.8W,根據表 3 第 2 欄的限值，THD 顯然超標。 一個好的 LED 驅動電源，不僅需要高功率因數 PF,而且還要實現低 THD,使奇次諧波含量 不超過標準規定值。

但有的電源設計者，為了片面強調高 PF 而將濾波電容值減小，其結果是橋式整流器的導通角增加，PF 增大，但橋式整流器輸出的脈動直流電壓導致電路的峰值電流極高，使電源變換器的功率管等損耗劇增，很容易損壞功率管、高頻變壓器、高頻輸出整流管元件。

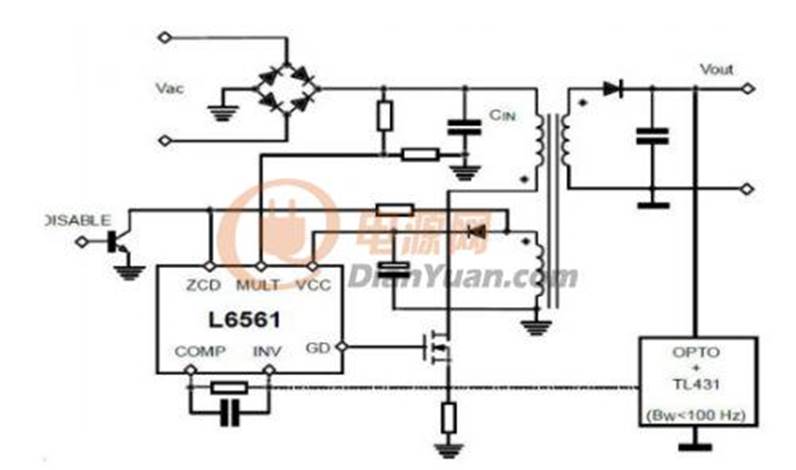

目前，性能比較優良的 LED 驅動電源，均採用了有源功率因數校正（Advantage Power Factor Correction）APFC 電路，圖 7 是一種常用的臨界導通模式（TCM）的單級 PFC 反激式電源變換器示意圖。

圖7

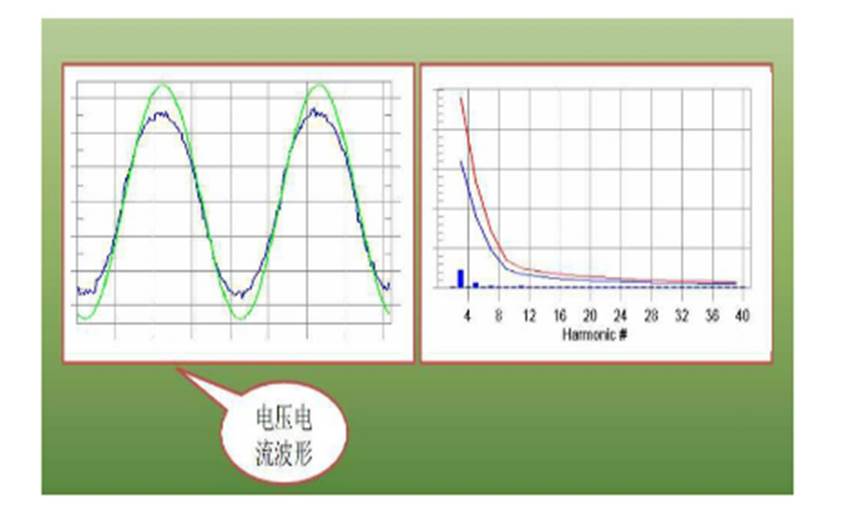

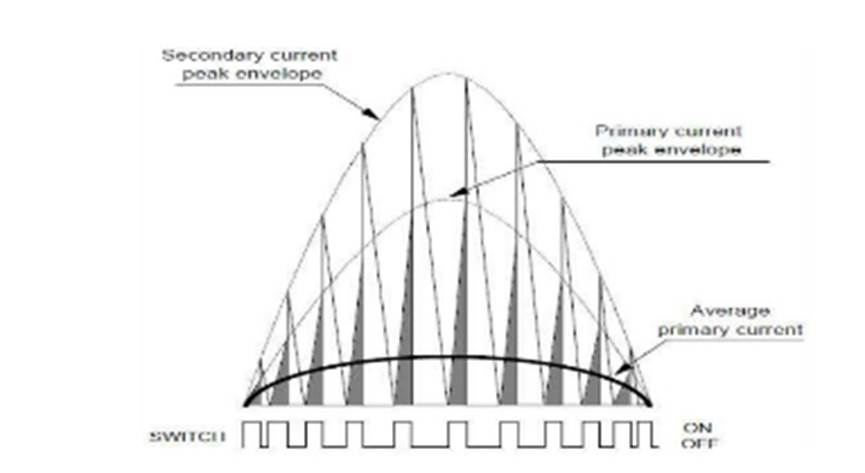

這種電路能使輸入電流即電感電流的波形（見圖 8）與整流二極體輸出的脈動電壓波形保持一致的特點，不存在整流二極體導通角的影響，因此輸入電流與輸入電壓的具有相同相位，如圖 9 所示。

圖8

圖9

這種電路的功率因數 PF 與總諧波失真 THD 的關係如下：

該電路通常可以做到 PF≥0.96、THD≤30%,甚至可以使 PF 值接近於 1, 輸入電流失真係數 K=I1 / Irms≤3,THD≤10%.

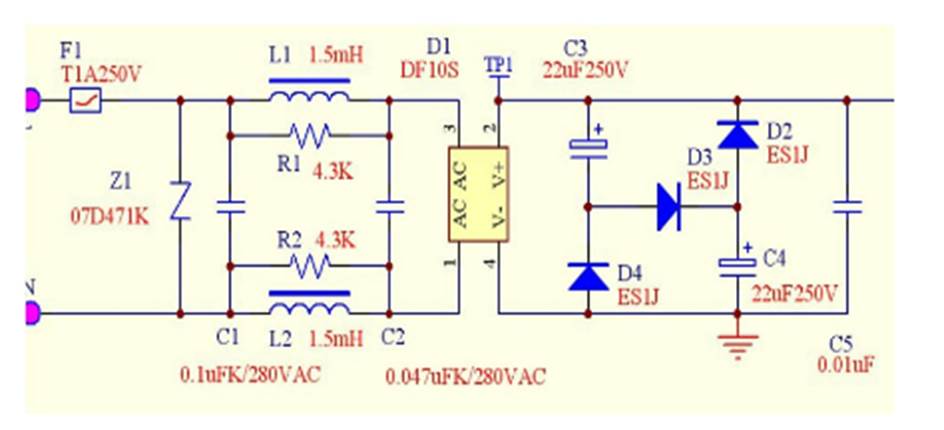

圖 10 的輸入電路是一種通用的填穀式的無源功率因數控制（PPFC）電路，對於輸入功率較小的 LED 驅動電源採用此電路，有成本低、線路簡單等優點。其功率因數可在 0.85-0.9, 但諧波含量往往會超過符合規定。

圖 10

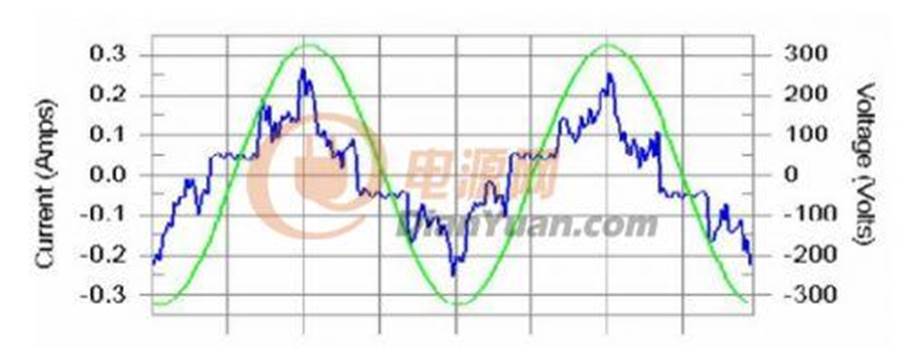

它的電壓和輸入電流的波形如圖 11

圖 11

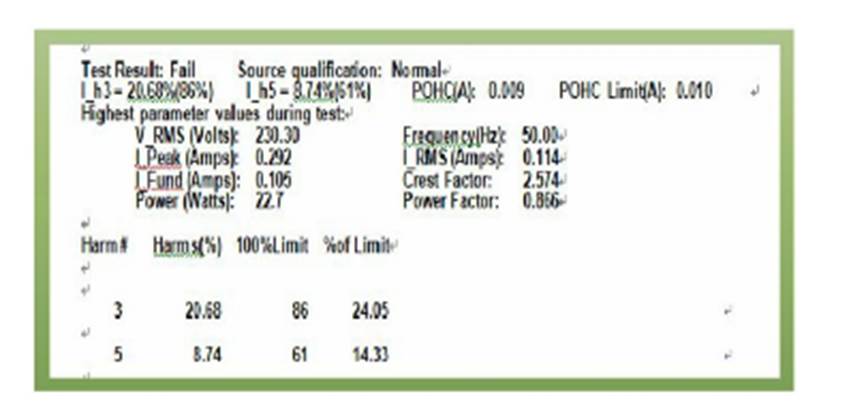

圖（12）是其測試結果，結果表明諧波含量超標。

圖 12

圖 13

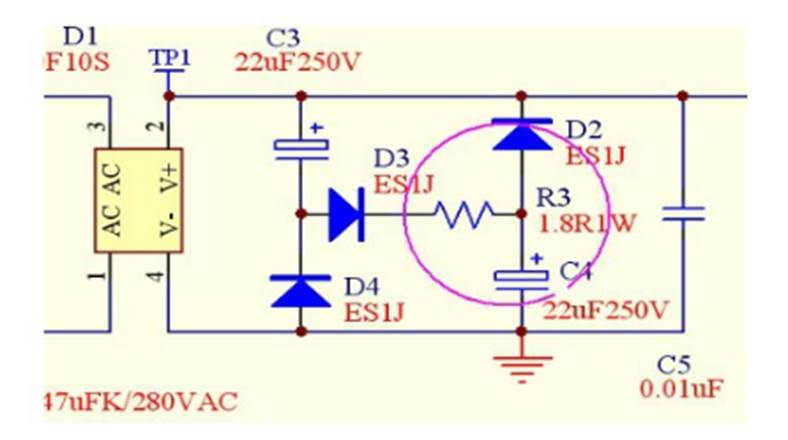

針對圖 10 電路的這一缺陷，可以提出一種改進方案。即在無源 PFC 電路中，增加一個 2Ω至5Ω，2W 的電阻與二極體 D3 串聯，見圖 13.這樣可以有效地降低諧波含量，同時還能進一步提高 PF,對於這種結構的 LED 驅動電源，是一種行之有效的改良方法。
