How to use this program !

運行 EasyBuilder8000.exe

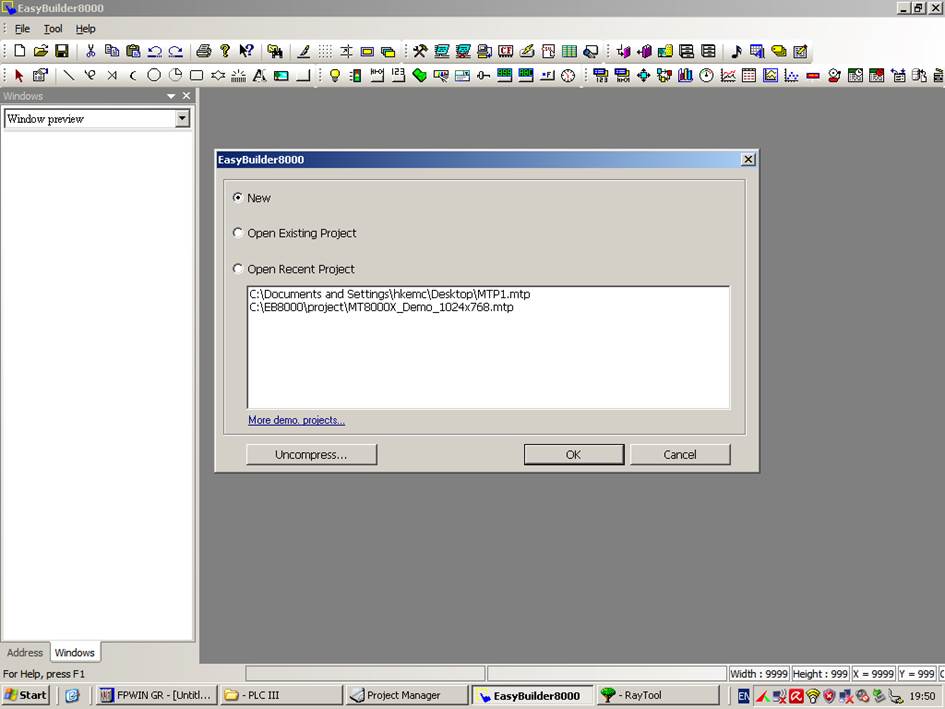

如是新寫程式，選 New。

$描述: E:\- PLC\EB8000 - How to start\1.png$

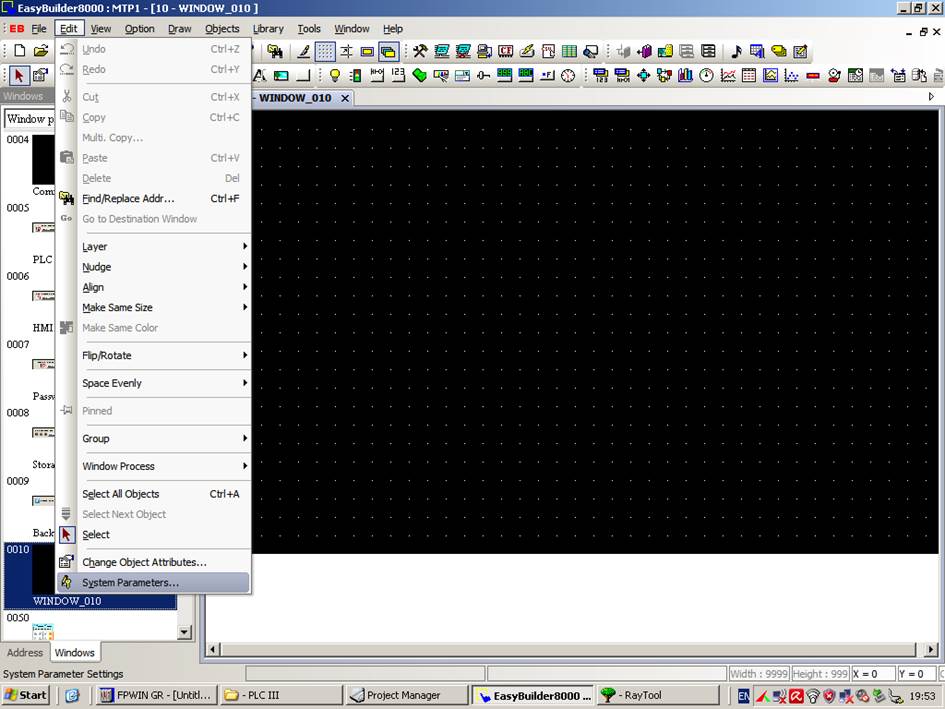

選 Edit -> System Parameters。

$描述: E:\- PLC\EB8000 - How to start\1.5.png$

　

　

　

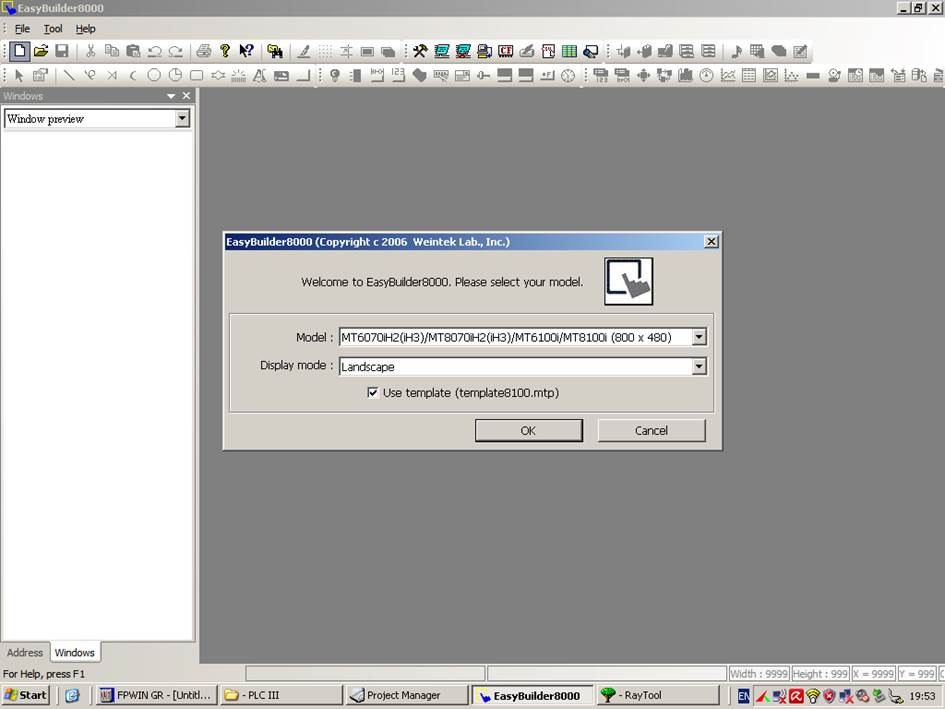

　選要模擬的機器名稱

$描述: E:\- PLC\EB8000 - How to start\2.png$

　

　

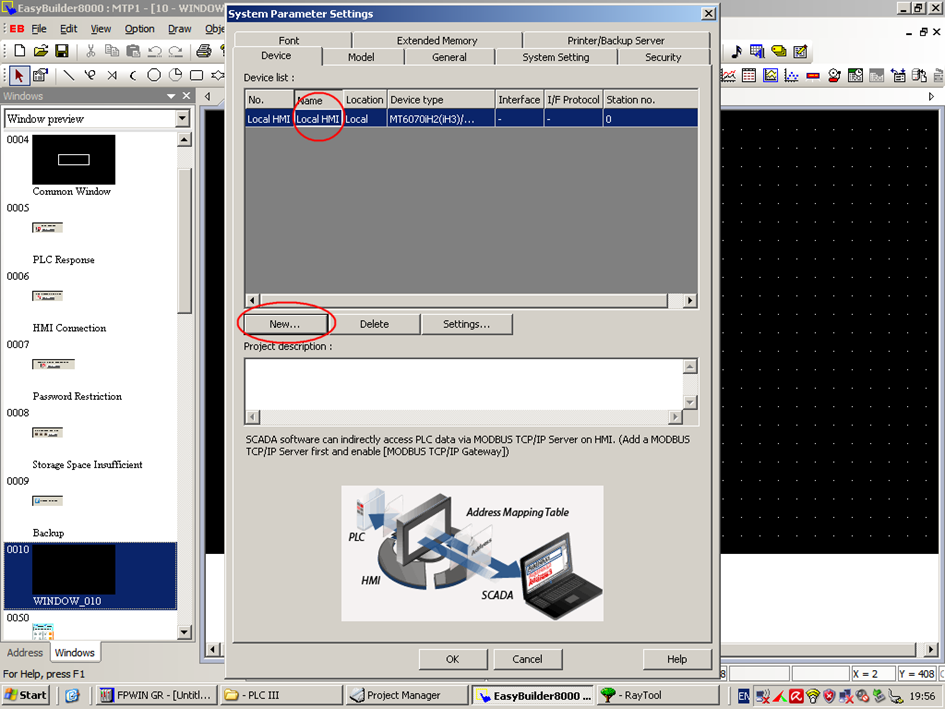

　選好後的 Device 應如下圖，按 New 來新增一個 PLC。

$描述: E:\- PLC\EB8000 - How to start\2.1A.png$

　

　

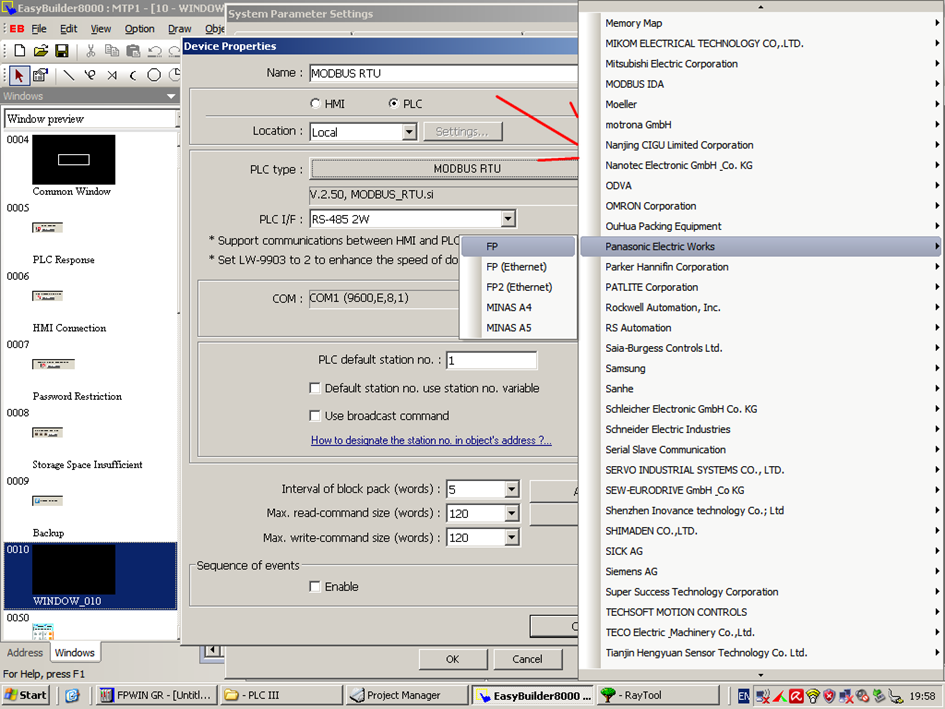

　在跳出視窗按 PLC type 最右邊的向右三角按鈕(下圖遮了) ，

選 Panasonic Electric Works -> FP。

$描述: E:\- PLC\EB8000 - How to start\3A.png$

　

　

　

　按 ok 後如下圖，多了一個項目！

　 $描述: E:\- PLC\EB8000 - How to start\4.png$

　

　

　

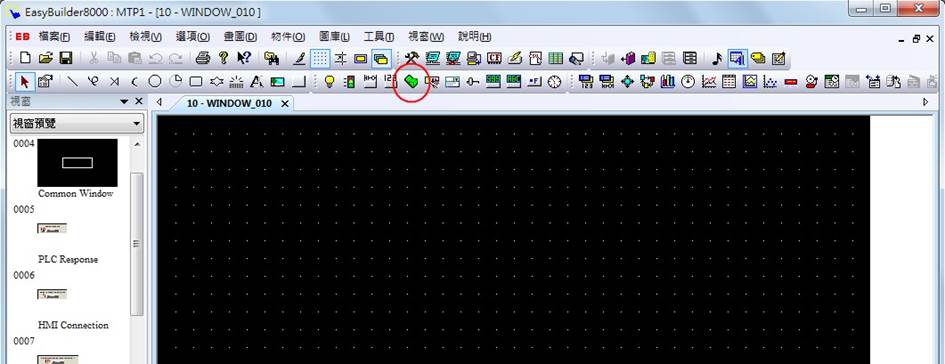

　假設你要新增一個開關 switch，可選下圖中綠色按鈕圖示！

　 $描述: E:\- PLC\EB8000 - How to start\4.5.jpg$

　

　

　

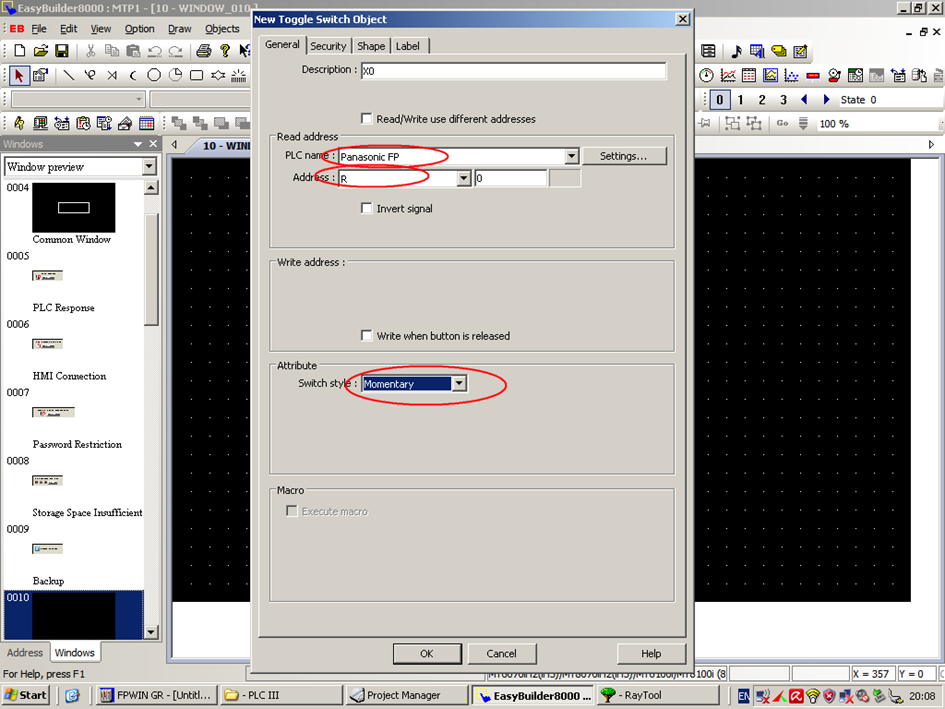

　在一般屬性中，PLC name 選 Panasonic FP

再設定此按鈕在程式中會用的名稱及按鈕類別，

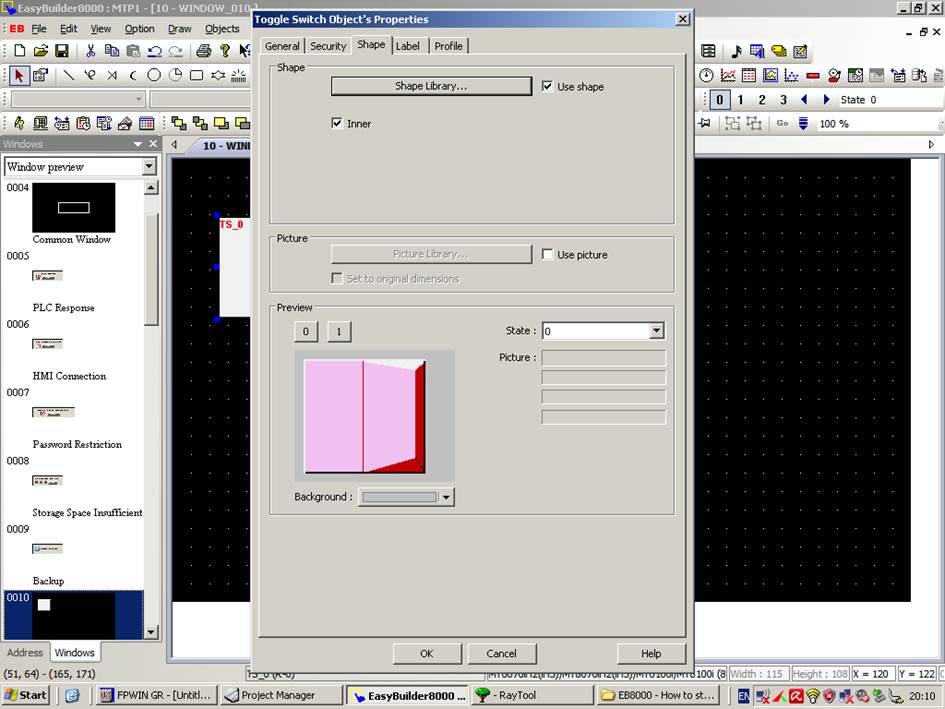

再設定另一頁面 Shape圖片！

　 $描述: E:\- PLC\EB8000 - How to start\5A.png$

　

　

　

　這頁面可從圖庫中選按鈕的型狀及設定按鈕的其它特性。

　 $描述: E:\- PLC\EB8000 - How to start\6.png$

　

　

　

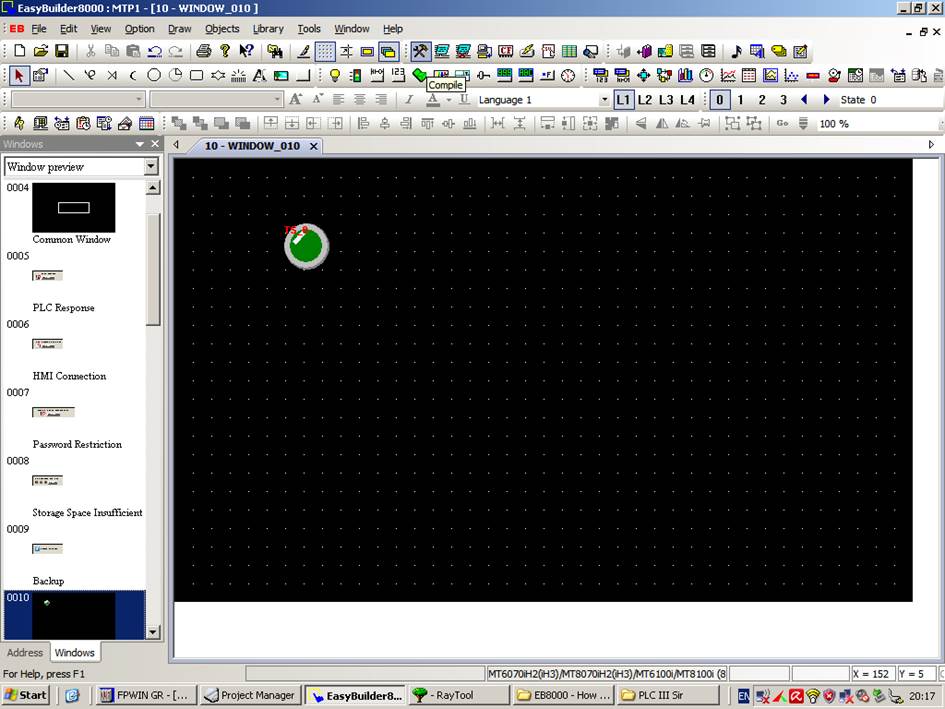

　按ok貯存後，你便可在桌面上按一下來定位置，也可再拉大小，便多了一個按鈕。

　 $描述: E:\- PLC\EB8000 - How to start\7.png$

　

　

　

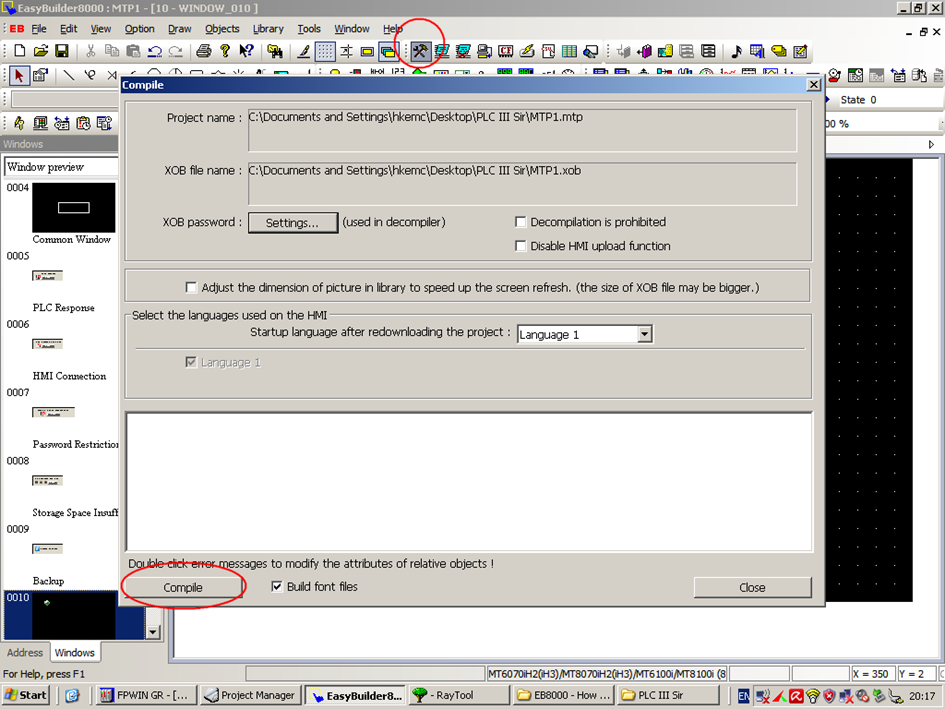

　按一下頂部的編譯按鈕如下圖，會問你想把這程式貯到那裡去，

選好後便如下圖，再按編譯 Compile按鈕便開始，

如無錯誤便出現成功，然後按關閉 Close。

　 $描述: E:\- PLC\EB8000 - How to start\8A.png$

　

　

　

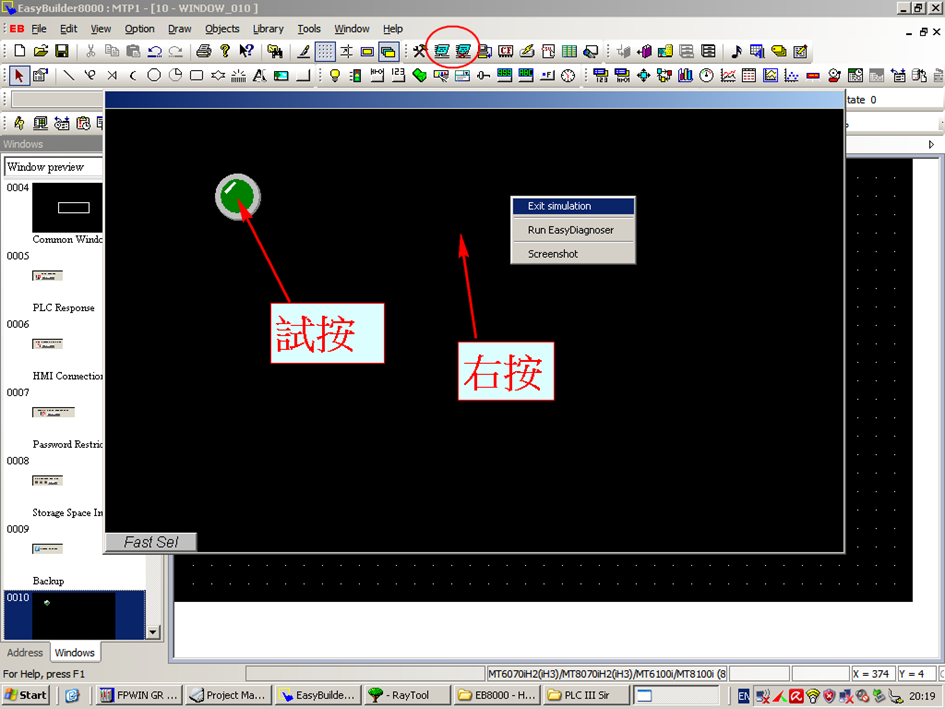

　在頂部按 Simulation 模擬按鈕可運行程式，有連線和不連線也可，

跳出視窗便是最終結果，可試按一下你自已設計開關掣看看效果，

在空白位右按可停止程式。。

　 $描述: E:\- PLC\EB8000 - How to start\10A.png$

　

　理論上如你在 PLC 中的程式有用到 R0 開關的話，當你作連線模擬時，

你按下自製按鈕時，你的 PLC 程式便會作出相應動作。

　

　

　

　

　

　

　

　

　

　

　
