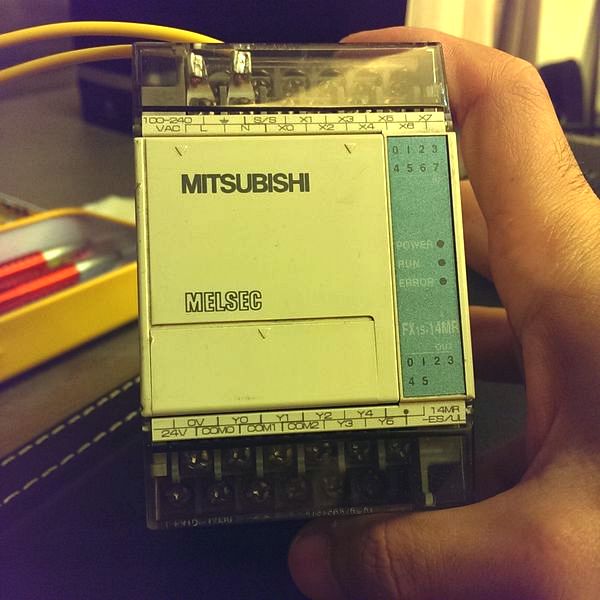

FX1S-14MR
1

FX系列型號是這樣看的：

FX1S-14MR
FX1S - 表示這個系列的名稱，三菱 PLC 有分成許多系列，
L、Q，F系列等，F系列的 PLC 特點是可以用較低的成本實現自動化控制，其輸入出點並不多，可以用在不 是很複雜的控制上。
14 - 表示PLC的輸出入點(I/O)合計共14點，X0~X7，Y0~Y5，共14點。
M - 表示主機。(另外有些是擴充機為E，輸出入擴充模組EY、EX等)
R- 繼電器(Relay)輸出，另外有T(電晶體)輸出、S(固態電驛SSR)輸出，繼電器輸出因為是機械接點，因此動作速度較慢，但可用於DC及AC輸出。

接著連結電腦、寫入程式實際模擬看看，

第一步就是要找PLC的傳輸線，

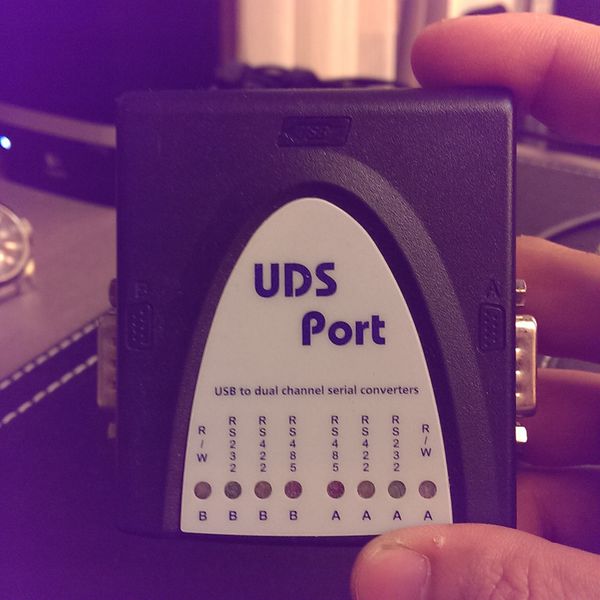

可用這款 USB 轉 serial 轉接器，

2

Google 搜【UDS Port】就可以了，

一套內含一條 USB A to B 的連接線 及 三菱 PLC 的 FX 及 A 系列的傳輸線，可切換成 RS232 , RS422 , RS485 等多種模式，它有兩阜可以同時連接 PLC 及 人機，而且是 FTDI 晶片製成(聽說比較穩)，網路上有自製傳輸線的文章都有，可以自行上網 Google 看看 !

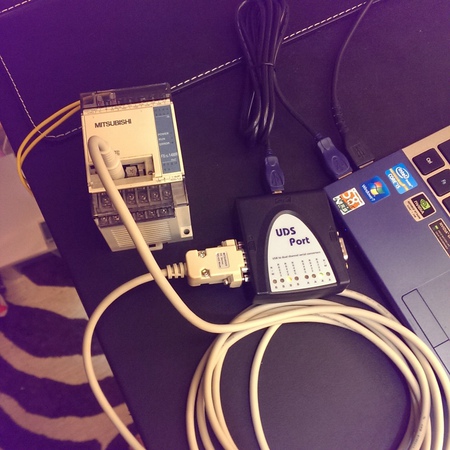

安裝完轉接器驅動後，就可以接上PLC了，實物接線圖：

3

硬體方面準備完成就是要找軟體了，網路上很多 GX-Works2 的軟體是 升級版 因此安裝後會無法使用，可在這下載原始檔

http://blog.sina.com.cn/s/blog_a5cb00480101jeqo.html

下載後安裝 再 另行 安裝 升級版 即可。

下載後開啟初始畫面是這樣，在上方欄位找到 "在線" 選項，選取 "PLC讀取"，選取 "FXCPU" 按下確定，會出現以下畫面用來設定自己的連接方式。

4

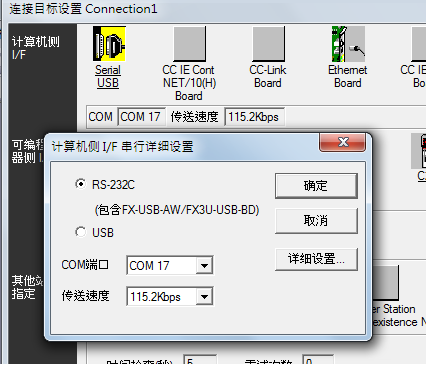

連按兩下 Serial USB 後，出現連接方式的設定，( 這邊要設定對，否則會無法和 PLC 連線 )

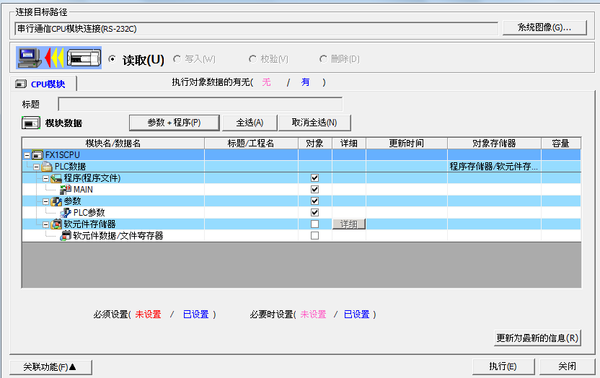

我電腦的 COM 是 17 ( 不知道可以進裝置管理員看 )，選擇上方 RS-232C 連接方式，按下確定， 接著回到原視窗再按一次確定，接著出現 在線數據操作 視窗，選取 "參數+程序" 選項，按下 "執行"

5

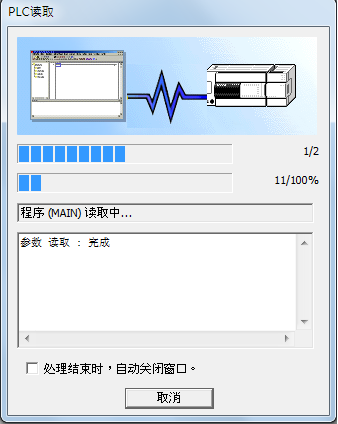

接著程式開始讀取

6

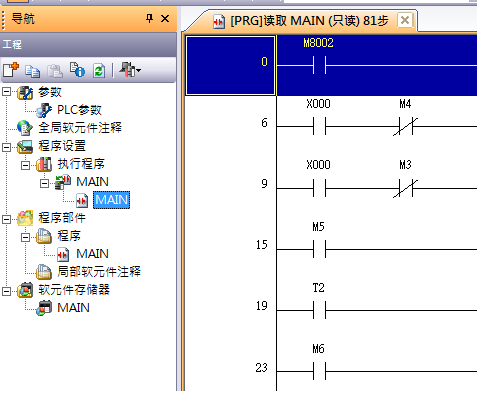

讀取完成後，連按兩個關閉就可回到主畫面了，選取 "程式部件" 找到裏頭的 "Main"，打開就是PLC的程式了。

7

這是對 PLC 軟硬體的連接與操作做一些基本介紹。
